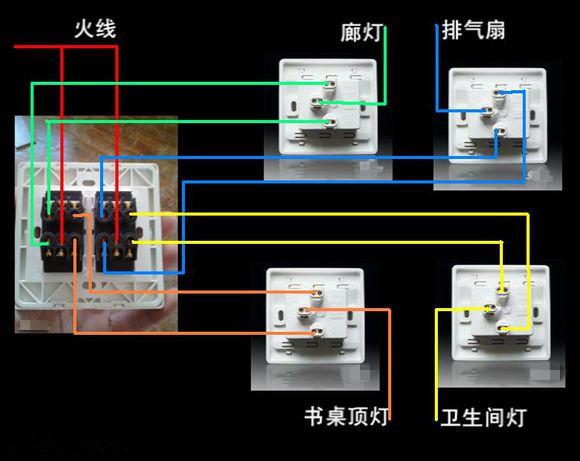

现在的双控三控四控都是比较实用的,特别是卧室基本上都是两个开关控制一个灯,门口一个开关床头一个开关。还有就是楼梯口,楼下一个开关楼上一个开关,灯在楼梯中间。四控一般用在卫生间的位置,灯,2个暖灯,排气扇。今天我们简单看看这三种开关的接线。

1,先看看双控

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

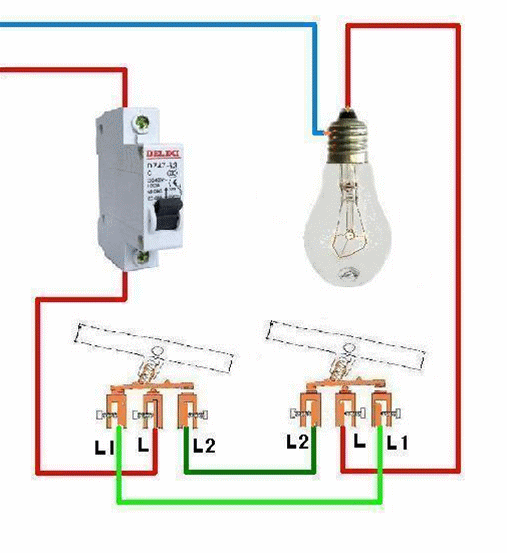

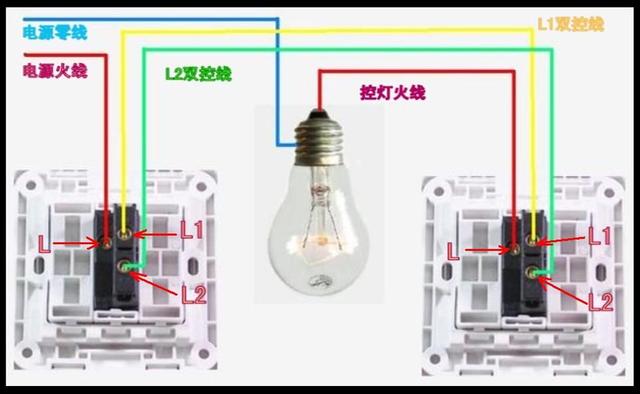

小技巧就是,两个开关的L1L2同名的连一起

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

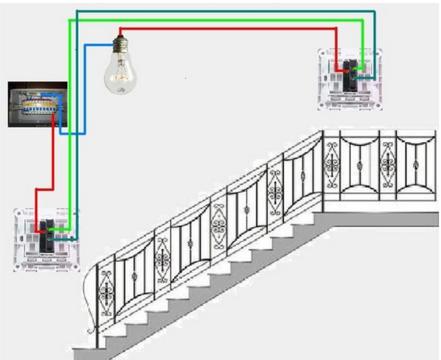

这种是楼梯双控的布局

这种双控带插座,大同小异

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

这个是开关的动态演示,便于理解

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

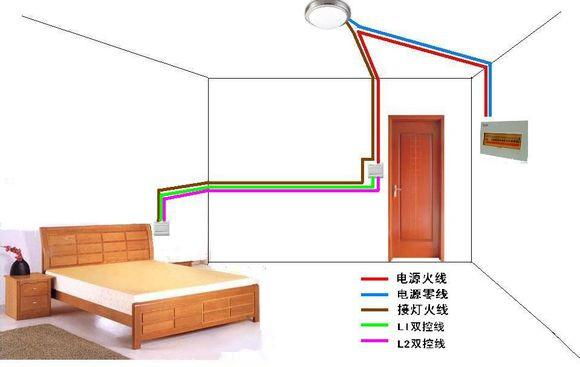

卧室双控的布线图

2,再看看三控‘

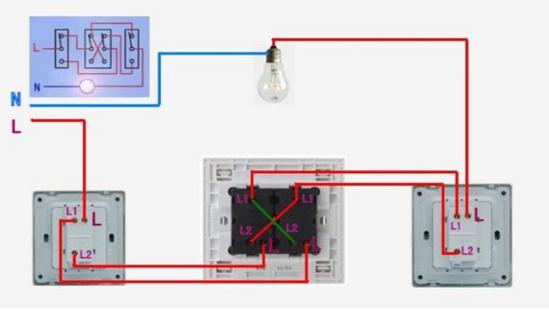

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

中间是个多控开关

有的朋友说中间可不可以用双联双控开关,也是可以的。不过双联开关上有两个开关,需用同时按下。

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

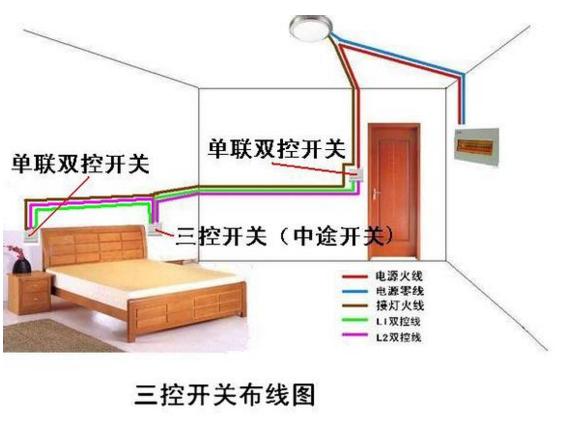

三控开关的布线

3,最后说说四控

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

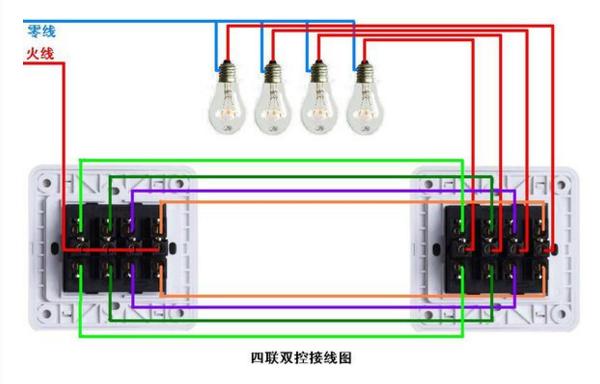

四联双控

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

这个稍微复杂一点

第一个是两个四联双控同时控制四个灯,第二个图是一个四联双控加四个单联双控。四控可以理解为总开关,其他四个开关又可以单独控制。

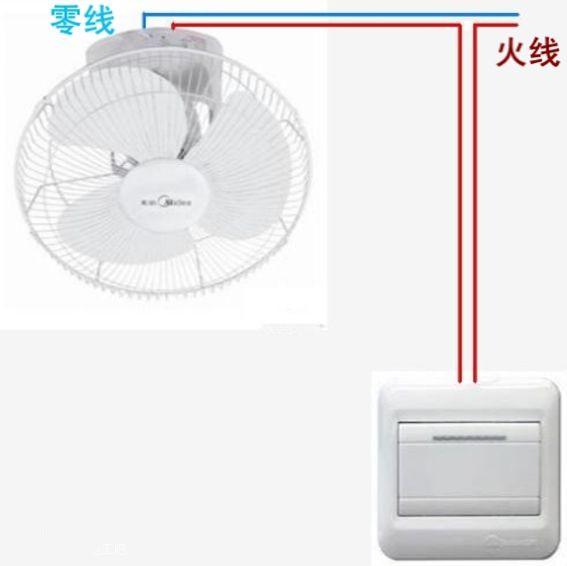

再补个常见的接电扇的图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

这个就是单联单控的接线

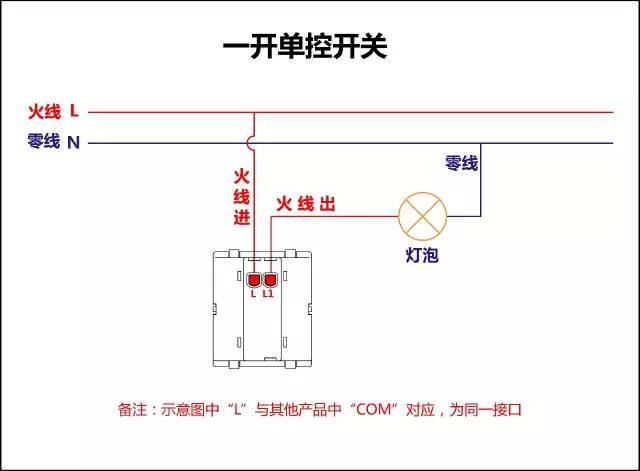

一开单控开关接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

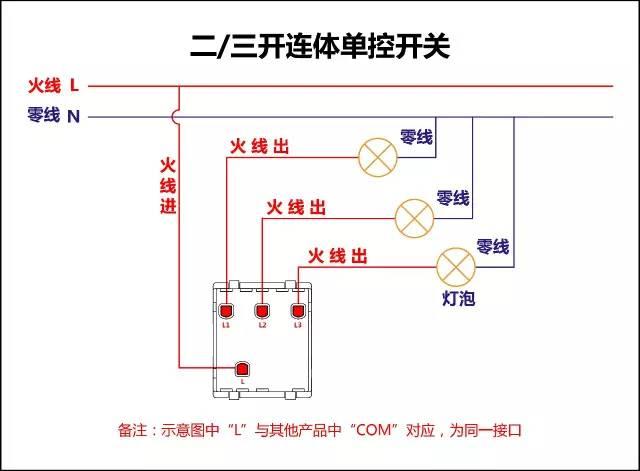

二三开连体单控开关接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

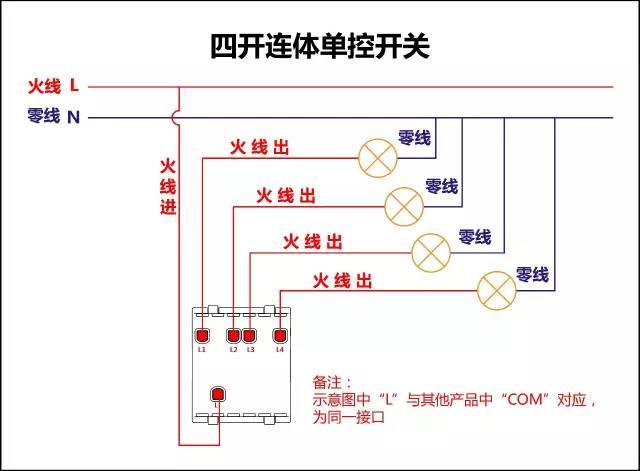

四开连体单控开关接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

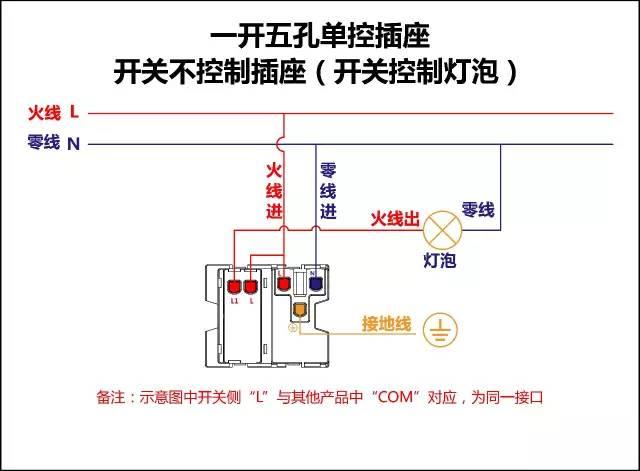

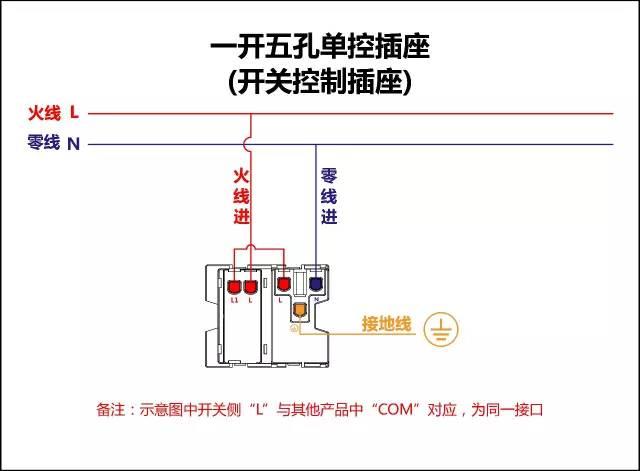

一开五孔单控插座接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

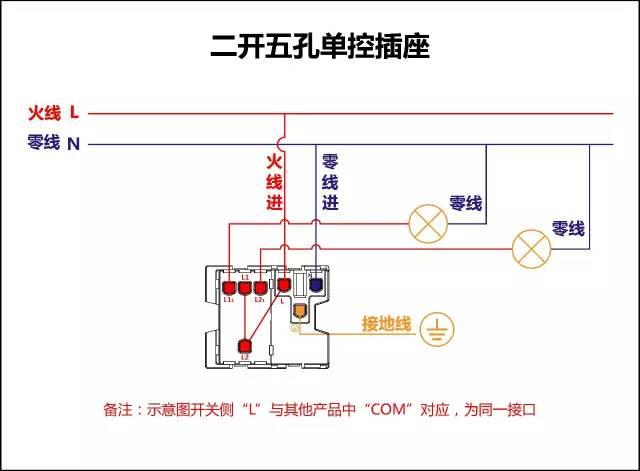

二开五孔单控插座接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

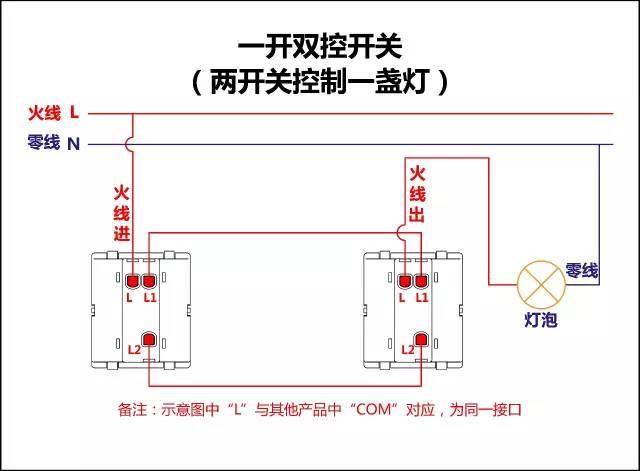

一开双控开关接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

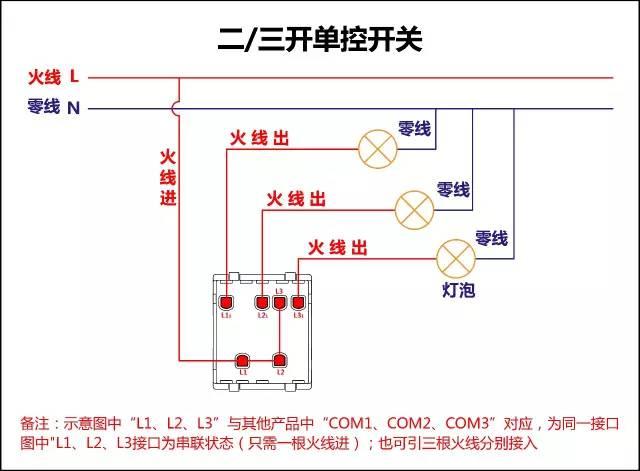

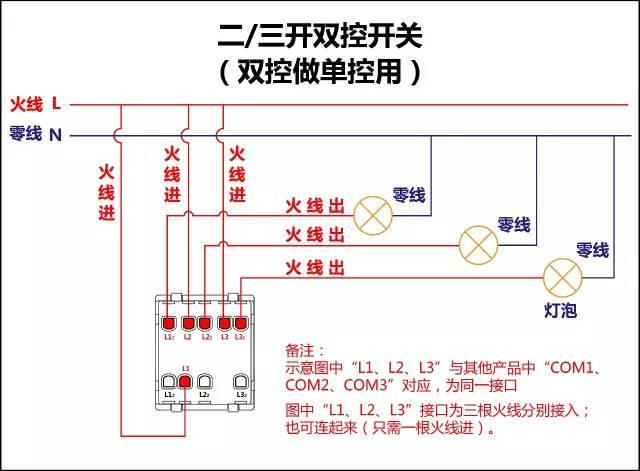

二三开单控开关接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

四开单控开关接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

一开五孔单控插座接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

二三开双控开关接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

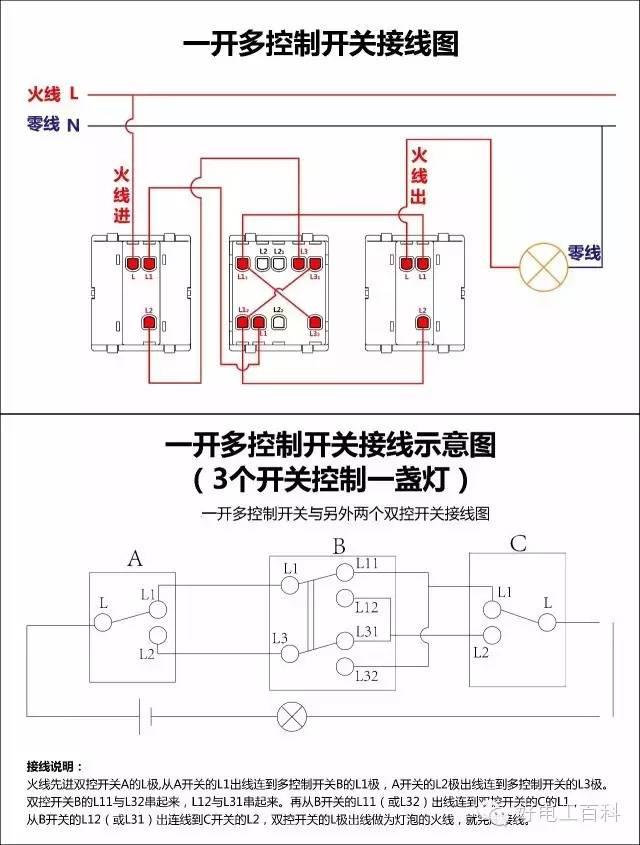

一开多控开关接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

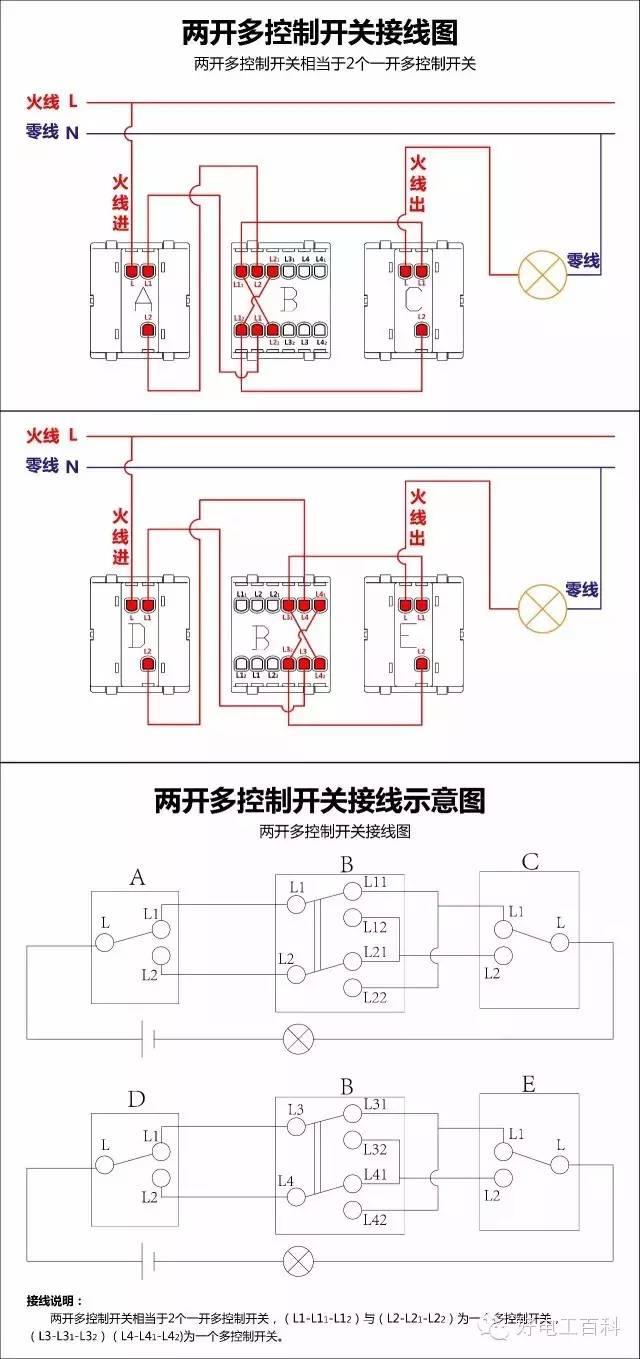

两开多控开关接线图

多控开关接线图,一开多控开关四控接线图解(8张图教你各种开关接线)

三开多控开关接线图
