钻头顾名思义指的是用来进行钻孔或者扩孔的刀具，这种钻头一般是采用金属材质制造的，是用以在实体材料上钻削出通孔或盲孔的刀具。那么钻头种类和用途是什么？钻头刃磨技巧、钻头的使用、钻头的维护保养有该怎样做呢？
钻头顾名思义指的是用来进行钻孔或者扩孔的刀具，这种钻头一般是采用金属材质制造的，是用以在实体材料上钻削出通孔或盲孔的刀具。
一种钻头，包括一个刀杆⑴，刀杆有一个尖端，尖端有两个位于一个主平面（C－C）上的切削刀片（5、5′），所述切削刀片（5、5′）具有在共同第二平面（E－E）上取向的短的中心切削刀刃。所述刀刃形成一个点状中心切削刀刃用于进入工件，并且由此将钻头对中。在刀杆上，设两个排屑槽（6、6′），所述排屑槽（6、6′）从尖端延伸到底端。在沿刀杆的任一截面上，排屑槽在管平面上都位于彼此径向相对的位置，管平面与在管的两侧的两个刃带的共同刃带平面（F－F）成90°延伸，所述刀杆在该平面具有最大的刚性。中心切削刀刃的第二平面（E－E）的取向与刃带平面或刀杆的底端的主刚性方向（F－F）大约成90°角。
钻头的种类及用途

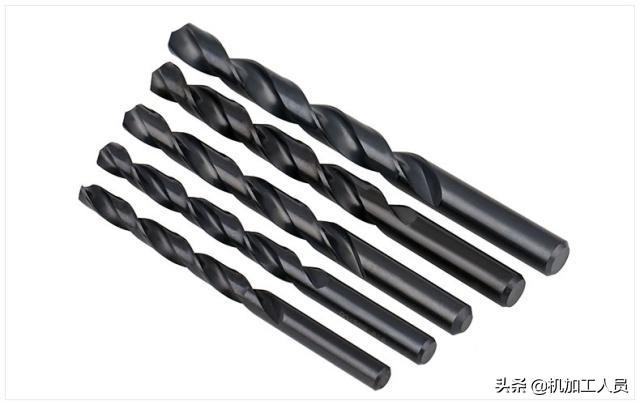

麻花钻
麻花钻是应用最广的孔加工刀具。通常直径范围为0.25～80毫米。它主要由钻头工作部分和柄部构成。工作部分有两条螺旋形的沟槽，形似麻花，因而得名。为了减小钻孔时导向部分与孔壁间的摩擦，麻花钻自钻尖向柄部方向逐渐减小直径呈倒锥状。麻花钻的螺旋角主要影响切削刃上前角的大小、刃瓣强度和排屑性能，通常为25°～32°。螺旋形沟槽可用铣削、磨削、热轧或热挤压等方法加工，钻头的前端经刃磨后形成切削部分。标准麻花钻的切削部分顶角为118，横刃斜角为40°～60°,后角为8°～20°。由于结构上的原因，前角在外缘处大、向中间逐渐减小，横刃处为负前角（可达－55°左右），钻削时起挤压作用。
为了改善麻花钻的切削性能，可根据被加工材料的性质将切削部分修磨成各种外形（如群钻）。麻花钻的柄部形式有直柄和锥柄两种，加工时前者夹在钻夹头中，后者插在机床主轴或尾座的锥孔中。一般麻花钻用高速钢制造。镶焊硬质合金刀片或齿冠的麻花钻适于加工铸铁、淬硬钢和非金属材料等，整体硬质合金小麻花钻用于加工仪表零件和印刷线路板等。

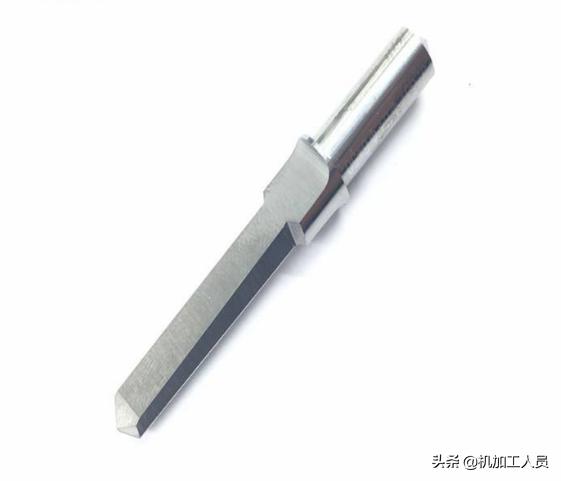

扁钻
扁钻的切削部分为铲形，结构简单，制造成本低，切削液轻易导入孔中，但切削和排屑性能较差。扁钻的结构有整体式和装配式两种。整体式主要用于钻削直径0.03～0.5毫米的微孔。装配式扁钻刀片可换,可采用内冷却，主要用于钻削直径25～500毫米的大孔。

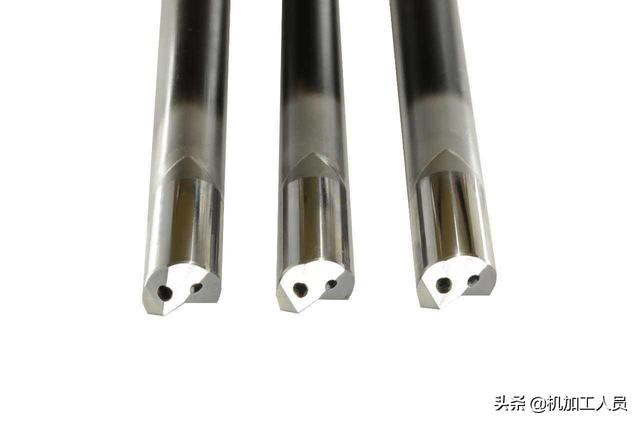

深孔钻
深孔钻通常是指加工孔深与孔径之比大于6的孔的刀具。常用的有枪钻、BTA深孔钻、 喷射钻、DF深孔钻等。套料钻也常用于深孔加工。

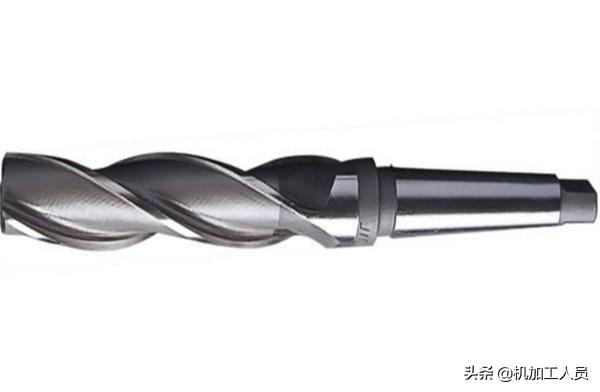

扩孔钻
扩孔钻有3～4个刀齿，其刚性比麻花钻好，用于扩大已有的孔并提高加工精度和光洁度。

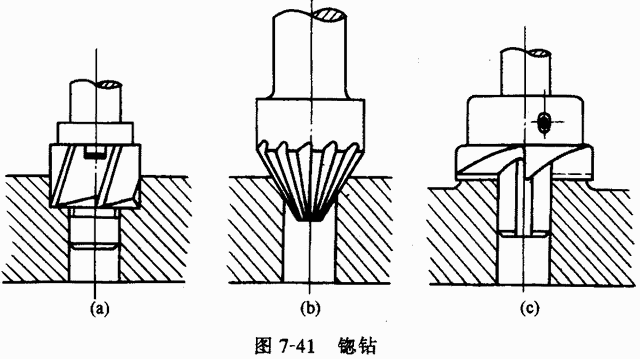

锪钻
锪钻有较多的刀齿，以成形法将孔端加工成所需的外形，用于加工各种沉头螺钉的沉头孔，或削平孔的外端面。

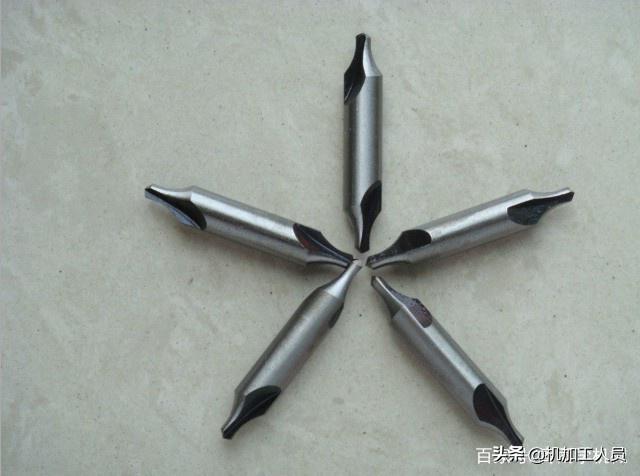

中心钻
中心钻供钻削轴类工件的中心孔用，它实质上是由螺旋角很小的麻花钻和锪钻复合而成，故又称复合中心钻。
钻头的基础使用常识
1、钻头应装在特制的包装盒里，避免振动相互碰撞。
2、使用时，从包装盒里取出钻头应即装到主轴的弹簧夹头里或自动更换钻头的刀具库里。用完随即放回到包装盒里。
3、测量钻头直径要用工具显微镜等非接触式测量仪器，避免切削刃与机械式测量仪接触而被碰伤。
4、某些数控钻床使用定位环某些数控钻床则不使用定位环，如使用定位环的其安装时的深度定位一定要准确，如不使用定位环其钻头装到主轴上的伸长度要调整一致，多主轴钻床更要注意这一点，要使每个主轴的钻孔深度要一致。如果不一致有可能使钻头钻到台面或无法钻穿线路板造成报废。
5、平时可使用40倍立体显微镜检查钻头切削刃的磨损。
6、要经常检查主轴和弹簧夹头的同心度及弹簧夹头的夹紧力，同心度不好会造成小直径的钻头断钻和孔径大等情况，夹紧力不好会造成实际转速与设置的转速不符合，夹头与钻头之间打滑。
7、定柄钻头在弹簧夹头上的夹持长度为钻柄直径的4～5倍才能夹牢。
8、要经常检查主轴压脚。压脚接触面要水平且与主轴垂直不能晃动，防止钻孔中产生断钻和偏孔。
9、钻床的吸尘效果要好，吸尘风可降低钻头温度，同事带走粉尘减少摩擦产生高温。
10、基板叠层包括上、下垫板要在钻床的工作台上的一孔一槽式定位系统中定位牢、放平。使用胶粘带需防止钻头钻在胶带上使钻头粘附切屑，造成排屑困难和断钻。
11、订购厂商的钻头，入厂检验时要抽检其4％是否符合规定。并100％的用10～15倍的显微镜检查其缺口、擦伤和裂纹。
12、钻头适时重磨，可增加钻头的使用和重磨次数，延长钻头寿命，降低生产成本和费用。通常用工具显微镜测量，在两条主切削刃全长内，磨损深度应小于0.2mm。重磨时要磨去0.25mm。普通的定柄钻头可重磨3次，铲形头（undercut）的钻头可重磨2次。翻磨过多其钻孔质量及精度都会下降，会造成线路板成品的报废。过度的翻磨效果适得其反。
13、当由于磨损且其磨损直径与原来相比较减小2％时，则钻头报废。
14、钻头参数的设置在一般情况下，厂商都提供一份该厂生产钻头的钻孔的转速和下速的参数表，该参数仅仅是参考，实际还要工艺人员经过实际使用得出一个符合实际情况的钻头的转速和下速参数，通常实际参数与参考的参数有区别但是相差不会太多。
钻头刃磨技巧
1、刃口要与砂轮面摆平。
磨钻头前，先要将钻头的主切削刃与砂轮面放置在一个水平面上，也就是说，保证刃口接触砂轮面时，整个刃都要磨到。这是钻头与砂轮相对位置的第一步，位置摆好再慢慢往砂轮面上靠。
2、钻头轴线要与砂轮面斜出60°的角度。
这个角度就是钻头的锋角，此时的角度不对，将直接影响钻头顶角的大小及主切削刃的形状和横刃斜角。这里是指钻头轴心线与砂轮表面之间的位置关系，取60°就行，这个角度一般比较能看得准。这里要注意钻头刃磨前相对的水平位置和角度位置，二者要统筹兼顾，不要为了摆平刃口而忽略了摆好度角，或为了摆好角度而忽略了摆平刃口。
3、由刃口往后磨后面。
刃口接触砂轮后，要从主切削刃往后面磨，也就是从钻头的刃口先开始接触砂轮，而后沿着整个后刀面缓慢往下磨。钻头切入时可轻轻接触砂轮，先进行较少量的刃磨，并注意观察火花的均匀性，及时调整手上压力大小，还要注意钻头的冷却，不能让其磨过火，造成刃口变色，而至刃口退火。发现刃口温度高时，要及时将钻头冷却。
4、钻头的刃口要上下摆动，钻头尾部不能起翘。
这是一个标准的钻头磨削动作，主切削刃在砂轮上要上下摆动，也就是握钻头前部的手要均匀地将钻头在砂轮面上上下摆动。而握柄部的手却不能摆动，还要防止后柄往上翘，即钻头的尾部不能高翘于砂轮水平中心线以上，否则会使刃口磨钝，无法切削。这是最关键的一步，钻头磨得好与坏，与此有很大的关系。在磨得差不多时，要从刃口开始，往后角再轻轻蹭一下，让刃后面更光洁一些。
5、保证刃尖对轴线，两边对称慢慢修。
钻头一边刃口磨好后，再磨另一边刃口，必须保证刃口在钻头轴线的中间，两边刃口要对称。有经验的师傅会对着亮光察看钻尖的对称性，慢慢进行修磨。钻头切削刃的后角一般为10°-14°，后角大了，切削刃太薄，钻削时振动厉害，孔口呈三边或五边形，切屑呈针状；后角小了，钻削时轴向力很大，不易切入，切削力增加，温升大，钻头发热严重，甚至无法钻削。后角角度磨的适合，锋尖对中，两刃对称，钻削时，钻头排屑轻快，无振动，孔径也不会扩大。
6、两刃磨好后，对直径大一些的钻头还要注意磨一下钻头锋尖。
钻头两刃磨好后，两刃锋尖处会有一个平面，影响钻头的中心定位，需要在刃后面倒一下角，把刃尖部的平面尽量磨小。方法是将钻头竖起，对准砂轮的角，在刃后面的根部，对着刃尖倒一个小槽。这也是钻头定中心和切削轻快的重要一点。注意在修磨刃尖倒角时，千万不能磨到主切削刃上，这样会使主切削刃的前角偏大，直接影响钻孔。
钻头的维护保养
1、在钻削钢件时，请保证充分的冷却量并使用金属切削液。
2、良好的钻杆钢性与导轨间隙能提高钻孔的精度及钻头的寿命。
3、请确保磁座与工件之间的平整与清洁。
4、钻薄板时，要将工件加固，钻大型工件时，请保证工件的稳固 。
5、在钻孔开始与结束时，进给量应降低1/3。
6、对钻削时出现大量细小粉未的材料，如铸铁、铸铜等，可以不使用冷却液，而采用压缩空气帮助排屑。
7、请及时清除缠绕在钻体上的铁屑，以保证排屑顺畅
2、钻头种类和用途图，常见钻头的分类及作用
常见钻头的分类及作用

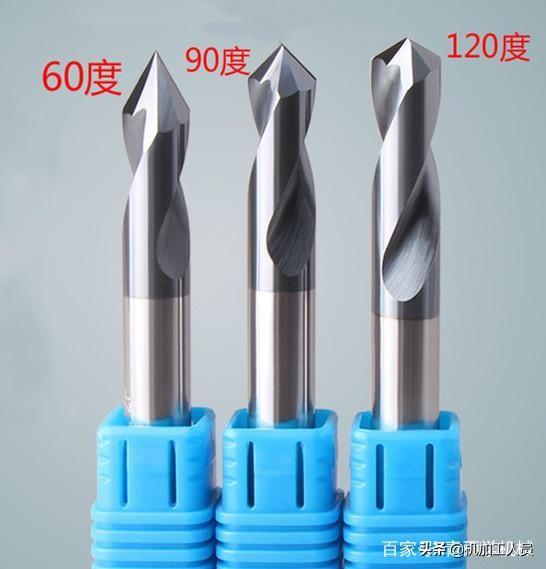

1.定心钻：
用于在钻孔前预先钻出孔的中心位置，防止钻孔时钻头移位，分为60°、90°和120°三种形式。结构和形状如图：

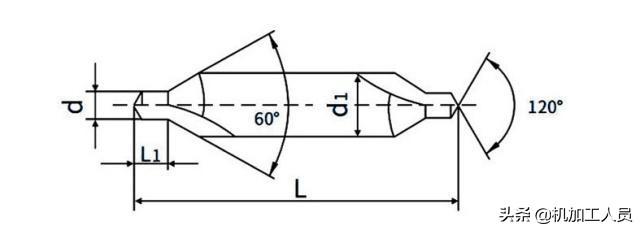

2.中心钻：
用于加工中心孔，通常为高速钢。分为：A型（60°）、B型（60°并带120°保护锥）、R型（圆弧形）
3.麻花钻：
主要用于钻孔，标准为：GB/T6135.4-1996。
4.锪孔钻：
用于在已完成钻孔任务的孔口加工同轴的平面或倒角。
分为四种形式：平面、60°倒角、90°倒角和120°倒角。
5.深孔钻
深孔钻通常是指生产加工孔深与直径比为超过6的孔的数控刀片。常见的有枪钻、BTA深孔钻、喷涌钻、DF深孔钻等。套料钻也常见于深孔加工。
6.扩孔钻
扩孔钻有3——4个刀齿，其刚度比麻花钻好，用以扩张现有的孔并提升生产加工精密度和光滑度。
7.扁钻
扁钻的切削部分为铲形，结构简单，制造成本低，切削液轻易导入孔中，但切削和排屑性能较差。扁钻的结构有整体式和装配式两种。整体式主要用于钻削直径0.03～0.5毫米的微孔。装配式扁钻刀片可换，可采用内冷却，主要用于钻削直径25～500毫米的大孔。

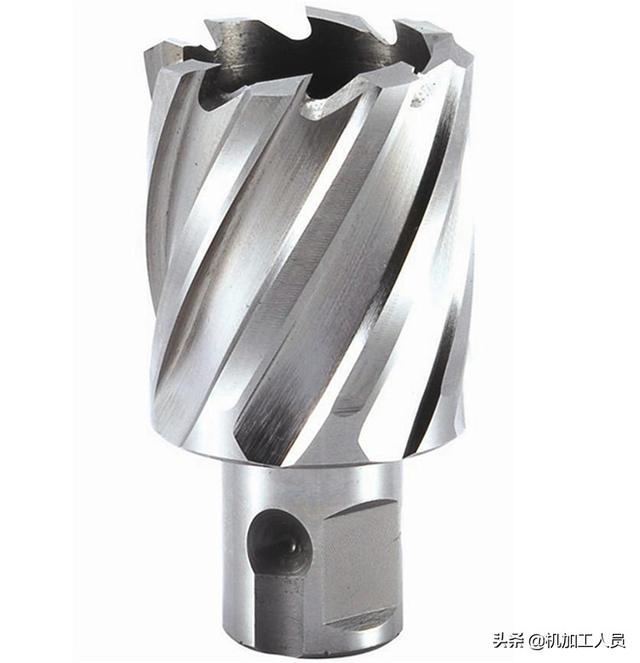

8.空心钻
钻杆中间是中空的钻头，主要用于钻物取芯。
9. U钻
U钻也叫快速钻，是一种内冷钻头，排削好，效率很高，可以连续钻孔。刀体前端装有可更换的刀片，降低了使用的成本。U钻与普通钻头的区别就是U钻使用刀片-----周边刀片和中心刀片，刀具磨损后无需重磨直接更换刀片即可，使用可转位刀片比整体硬钻要节省材料，并且刀片的一致性更容易控制零件尺寸。U钻的刚性好，可以采用很高的进给率，而且U钻的加工直径要比普通钻头大的多，最大能达到D50~60mm
