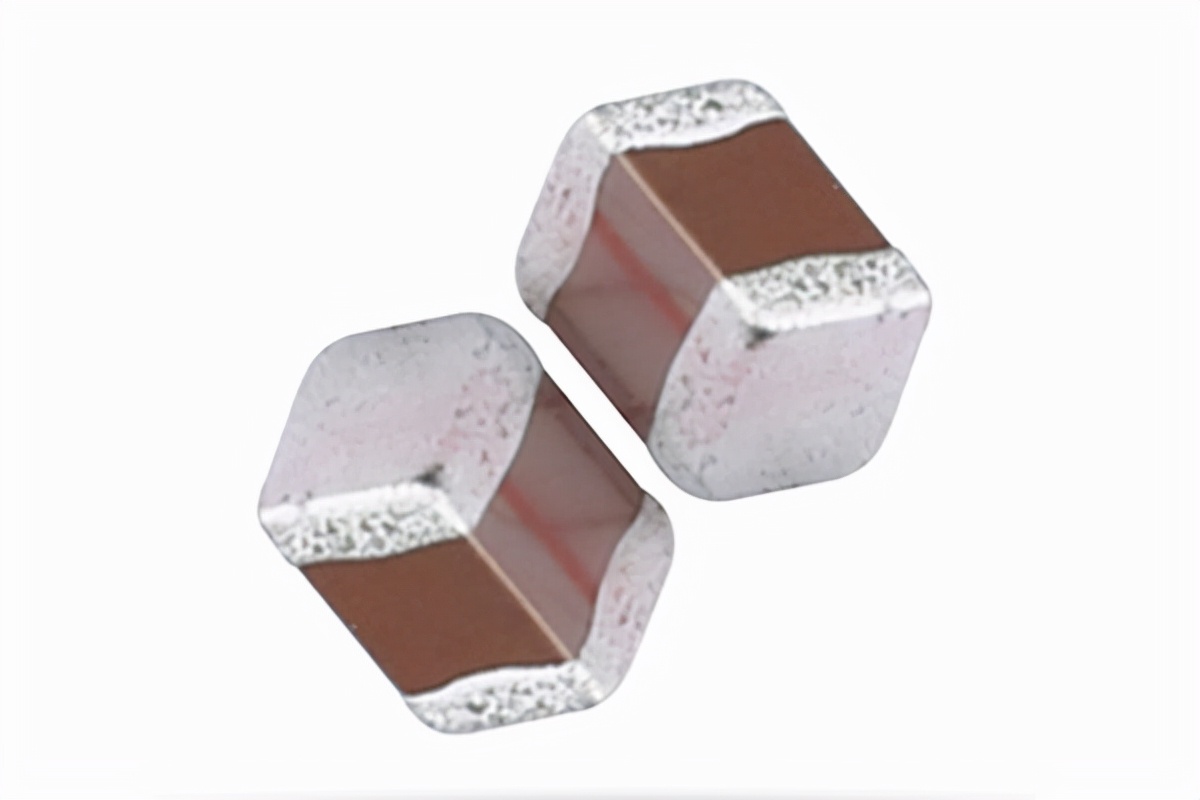

贴片电容AEC-Q200机械冲击和振动试验
贴片电容AEC-Q200认证需要进行机械冲击和振动试验，广东优科检测具备AEC-Q200标准CNAS全项检测资质和检测能力，接下来为大家介绍贴片电容AEC-Q200机械冲击和振动试验条件及判定依据。
机械冲击 Mechanical Shock
试验依据：MIL-STD-202H Method 213
试验方法：依据MIL-STD-202H Method 213进行机械冲击试验，试验条件如下：
XYZ三个方向冲击，半正弦脉冲，持续时间0.5ms，峰值加速度1500g。
判定依据：
机械冲击试验前后对样品进行电参数测试，测试条件及判定依据如下：
参数
单位
试验条件
合格范围
容量
pF
1 MHz, 1 V
95 pF ~ 105 pF
损耗
/
1 MHz, 1 V
DF ≤ 0.1%
绝缘电阻
GΩ
UR = 50 V 充电时间：60±5秒
IR ≥ 10 GΩ
振动试验 Vibration
检测依据：MIL-STD Method 204
试验方法：依据MIL-STD-202H Method 204进行振动试验，试验条件如下：
测试频率从10-2000赫兹，5g/s的力20分钟，三个方向每个方向12个循环。
判定依据：
振动试验前后对样品进行电参数测试，测试条件及判定依据如下：
参数
单位
试验条件
合格范围
容量
pF
1 MHz, 1 V
95 pF ~ 105 pF
损耗
/
1 MHz, 1 V
DF ≤ 0.1%
绝缘电阻
GΩ
UR = 50 V 充电时间：60±5秒
IR ≥ 10 GΩ

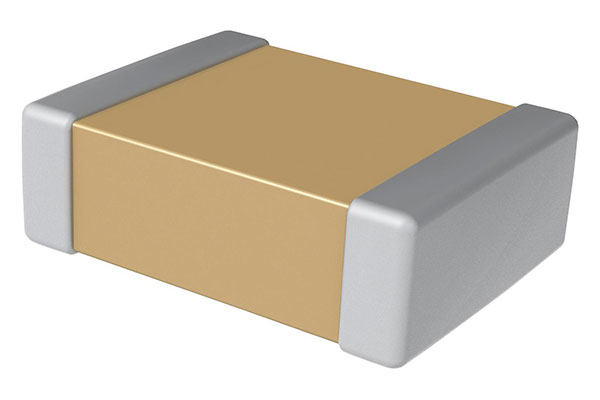

贴片电容AEC-Q200机械冲击和振动试验
贴片电容AEC-Q200认证完整测试项目
1. 应力测试前后电气测试 Electrical test before and after stress test 用户规格；
2. 高温存储 High temperature storage MIL-STD-202 Method 108；
3. 温度循环 Temperature cycle JES D22 Method JA-104；
4. 破坏性物理分析 Destructive physical analysis EIA-469；
5. 偏高湿度 High humidity MIL-STD-202 Method 103；
6. 工作寿命Working life MIL-STD-202 Method 108；
7. 外观 Appearance MIL-STD-883 Method 2009；
8. 尺寸 Dimensions JESD22 Method JB-100；
9. 端子强度 Terminal strength MIL-STD-202 Method 211；
10. 溶剂抵抗 Solvent resistance MIL-STD-202 Method 215；
11. 机械冲击 Mechanical shock MIL-STD-202 Method 213；
12. 振动 Vibration MIL-STD-202 Method 204；
13. 耐焊接热 Resistance to welding heat MIL-STD-202 Method 210；
14. ESD 静电放电 ESD electrostatic discharge AEC-Q200-002 Or ISO/DIS10605；
15. 可焊性 Solderability J-STD-002；
16. 电气特性 Electrical characteristics 用户规格；
17. 板弯曲 Board bending AEC-Q200-005；
18. 端子强度（SMD）Terminal strength (SMD) AEC-Q200-006；
19. 梁载荷（断裂强度） Beam load (breaking strength) AEC-Q200-003。

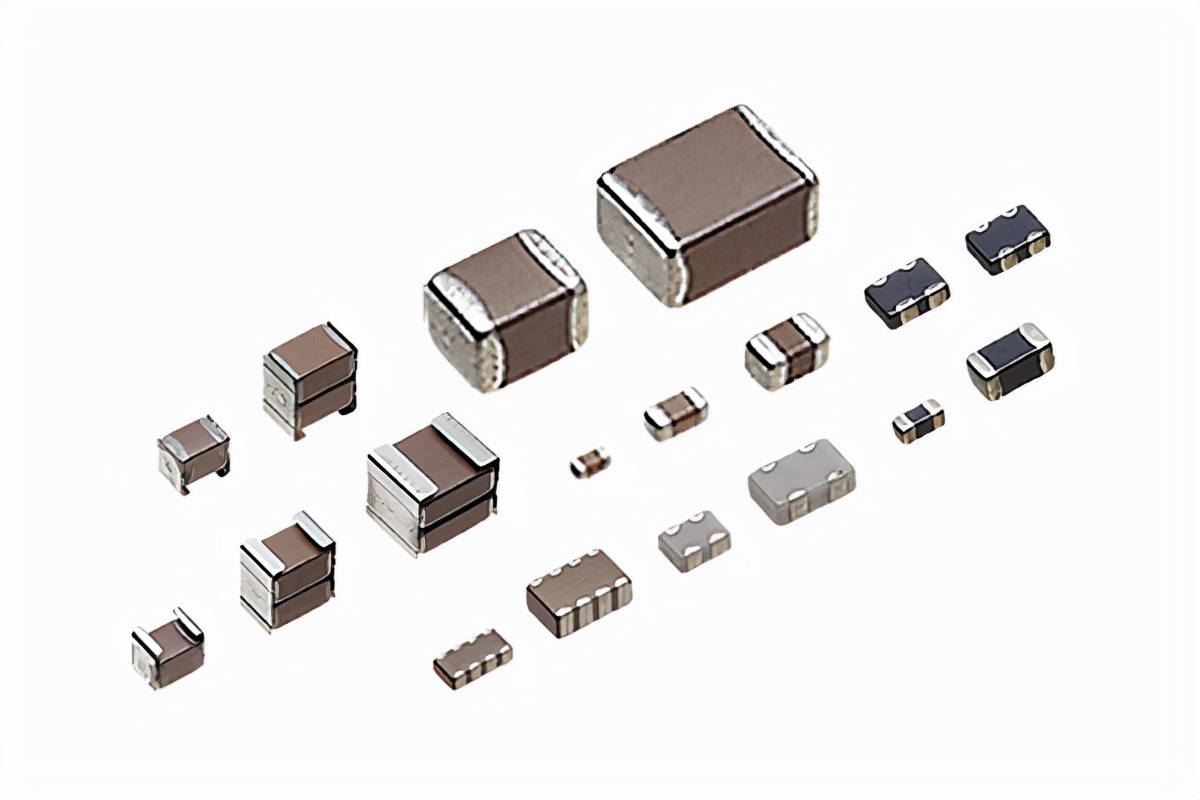

贴片电容AEC-Q200机械冲击和振动试验
贴片电容AEC-Q200认证所需的信息
1. 产品装配图、尺寸图、产品说明书等；
2. 电气参数表；
3. 关键原材料清单；
4. 同一应用单元中不同型号产品之间的差异说明。
贴片电容AEC-Q200认证流程
1. 项目确定：确认产品AECQ200认证测试项目、费用和时间、样品数量等。；
2. 资料准备：根据标准试验的要求，公司准备所需的资料及样品；
3. 送样检测：公司送样至UK实验室进行产品检测；
4. 发证：产品检测结果符合标准要求，正式发证。
