一．LSQWRF100/A故障代码：
1 机组可恢复性保护
当机组出现可恢复性保护时，机组采取相应的保护措施。一旦恢复正常，机组将重新恢复正常运行。出现系统可恢复性故障后，线控操作器上闪烁显示故障代码。
表6.1
故障原因
故障代码
进入条件
恢复条件
模块T外管①传感器损坏
Pr：01
传感器短路或断路
维修或更换
模块T外管②传感器损坏
Pr：02
传感器短路或断路
维修或更换
模块T外管③传感器损坏
Pr：03
传感器短路或断路
维修或更换
制冷防冻结保护
Pr：07
模块T出水≤【EP01】
T出水≥【EP01】+3℃
制热超温保护
Pr：08
模块T出水≥【EP04】
T出水<<span="">【EP04】-10℃
2 系统可恢复性保护
当空调系统出现可恢复性时，整个系统都采取相应的保护措施。当被保护的故障恢复正常后，系统将恢复正常运行。
表6.2
故障原因
故障代码
进入条件
恢复条件
外环境温度损坏
Po：01
传感器短路或断路
维修或更换
冬季防冻保护
Po：06
T总回水/ T总出水≤【EP07】+3℃
T总回水/ T总出水≥【EP07】+6℃
3 机组严重保护
机组出现严重故障保护后，在线控操作器上出现故障代码，停相应机组，其它正常机组继续运行。故障机组停机后，不能恢复运行，除非人工操作复位故障状态。
表6.3
故障原因
故障代码
进入条件
恢复条件
1#压缩机过载
Er：01
1#过载开关断开【EC06】
开关正常后按复位键
2#压缩机过载
Er：02
2#过载开关断开【EC06】
开关正常后按复位键
3#压缩机过载
Er：03
3#过载开关断开【EC06】
开关正常后按复位键
1#压缩机压力过高
Er：04
1#高压开关断开【EC06】
开关正常后按复位键
2#压缩机压力过高
Er：05
2#高压开关断开【EC06】
开关正常后按复位键
3#压缩机压力过高
Er：06
3#高压开关断开【EC06】
开关正常后按复位键
水流开关断开
Er：07
水流开关断开【EC07】秒
按复位键复位
模块出水温度传感器坏
Er：08
模块出水传感器短路或断路
维修更换传感器
1#压缩机压力过低
Er：11
1#低压开关断开【EC06】
开关正常后按复位键
2#压缩机压力过低
Er：12
2#低压开关断开【EC06】
开关正常后按复位键
3#压缩机压力过低
Er：13
3#低压开关断开【EC06】
开关正常后按复位键
模块相序开关断开
Er：18
相序开关断开【EC06】
开关正常后按复位键
外风机保护
Er：17
外风机断开【EC06】
开关正常后按复位键
4系统严重故障保护
出现系统严重故障保护后，所有机组停机等待检查。
表6.4
故障原因
故障代码
进入条件
恢复条件
通讯故障
Eo：00
通讯不正常
通讯电路正常
系统总回水温度传感器损坏
Eo：01
传感器短路或断路
维修更换传感器
系统总出水温度传感器损坏
Eo：02
传感器短路或断路
维修更换传感器
主模块相序开关断开
Eo：03
主模块相序开关断开
按复位键复位
主模块水流开关断开
Eo：04
主模块水流开关断开
按复位键复位
5通讯故障
出现系统严重故障保护后，所有机组停机等待检查。
表6.5
故障原因
故障代码
进入条件
保护措施
恢复条件
通讯故障
Eo：00
通讯不正常
线控器报警
通讯电路正常
二．变频户式水机故障
故障代码说明
E1 定频压机过载保护，电控指示灯闪烁1
判断条件：定速电流＞26.5A或定速制冷时T盘温＞64℃
故障处理：停定速压机，为严重故障
故障恢复：T盘温＜51℃,持续30秒恢复
E2 变频压机过载保护，电控指示灯闪烁2
判断条件：变频电流＞20A或变频制冷时T盘温＞64℃
故障处理：停变频压机，过电流保护为严重故障
故障恢复：T盘温＜51℃,持续30秒恢复
E3 变频系统盘管温度传感器故障，电控指示灯闪烁3
判断条件：室外机连续60秒测量室外变频盘管温度传感器开路或短路
故障处理：停变频压缩机
故障恢复：该故障为不可恢复故障，更换温传恢复
E4 定频系统排气温度过高或温传故障，室外主板指示灯闪烁10
判断条件：室外机连续5秒测量室外定频系统排气温传开路或短路或T排气＞110℃持续1分钟
故障处理：停定频压缩机
故障恢复：该故障为不可恢复故障，更换温传且T排气<90℃恢复< span="">
E5 辅机流量开关故障，室外主板指示灯闪烁8（辅机闪烁2）
判断条件：水泵开启后，连续30秒流量开关为开路状态
故障处理：停水泵、定速压机、变频压机
故障恢复：该故障为不可恢复故障，必须断电排除故障后重启
E6 室外环境温度传感器故障，电控指示灯闪烁12
判断条件：室外机连续60秒测量环境温传开路或短路。
故障处理：制冷时按43℃运行，制热时按20℃运行
故障恢复：该故障为不可恢复故障，更换传感器恢复
E7 变频系统排气温度传感器故障，电控指示灯闪烁4
判断条件：室外机连续5秒测量室外变频温传开路或短路.
故障处理：停变频压机
故障恢复：该故障为不可恢复故障，更换温传恢复
E8 IPM模块保护，电控指示灯闪烁5
判断条件：室外机接收到模块自动发出的模块故障信号
故障处理：停变频压机，为严重故障
故障恢复：3分钟后，自动恢复。
E9 室外机过压、欠压，电控指示灯闪烁6
判断条件：变频系统：160V＞VAC＞260V；定频系统：180V＞VAC＞260V
故障处理：停变频或定速压缩机
故障恢复：变频系统在170～250V、定频系统在190～250V,持续30秒后恢复
EA 变频系统排气温度过高故障，电控指示灯闪烁7
判断条件：T排气＞110℃。
故障处理：停变频压机
故障恢复：T排气＜90℃恢复。
Eb出水温度传感器故障，电控指示灯闪烁11，辅机闪烁7
判断条件：出水温度传感器开路、短路、T出水＜0℃或T出水＞85℃
故障处理：停水泵、定速压机、变频压机
故障恢复：该故障为不可恢复故障，更换温传恢复
Ec 定频盘管温度传感器故障，室外指示灯闪烁9
判断条件：室外机连续60秒测量室外盘管温传开路或短路
故障处理：停变频压机
故障恢复：该故障为不可恢复故障，更换传感器恢复
Ed 辅机通讯故障，电控指示灯闪烁13
判断条件：连续20秒接收不到辅机通讯
故障处理：停定速压机、停变频压机
故障恢复：该故障为不可恢复故障，排除通讯故障后恢复
EE 线控器通讯故障，电控指示灯闪烁14
判断条件：连续30秒室外机接收不到线控器通讯
故障处理：系统无法正常运行
故障恢复：排除通讯故障后恢复
EF 室外机通讯故障
判断条件：连续60秒线控器接收不到室外通讯
故障处理：系统无法正常运行
故障恢复：排除通讯故障后恢复
F0 定频系统低压保护，电控指示灯闪烁16
判断条件：开机启动连续30秒内或压缩机启动后7分钟时低压开关处于断开保护状态
故障处理：停定频压缩机，为严重故障
故障恢复：该故障为不可恢复故障，系统检修，排除漏点，补充制冷剂后恢复
F1定频系统高压保护，电控指示灯闪烁17
判断条件：定频高压保护后，泄荷阀得电10秒内高压开关不能恢复
故障处理：停定频压缩机，为严重故障
故障恢复：见严重故障处理方法
F2 变频系统低压保护，电控指示灯闪烁18
判断条件：开机启动连续30秒内或压缩机启动后7分钟时低压开关处于断开保护状态
故障处理：变频压缩机不能启动运行，为严重故障
故障恢复：该故障为不可恢复故障，系统检修，排除漏点，补充制冷剂后恢复
F3变频系统高压保护，电控指示灯闪烁19
判断条件：变频高压保护后，以2Hz/S降频，30秒内高压开关不能恢复
故障处理：停变频压缩机，为严重故障
故障恢复：见严重故障处理方法。
注：严重故障处理方法
对于E1、E2、E8、F0、F1、F2、F3这7种严重故障，如在30分钟内出现3次，则判断为不可恢复故障，必须断电才能重新启动或进行维修。
故障代码总汇
故障类型
代码显示
室外指示灯闪烁次数
定频压机过载保护
显示E1
1
变频压机过载保护
显示E2
2
室外变频盘管温度传感器故障
显示E3
3
定频排气温度过高或温传故障
显示E4
10
流量开关故障
显示E5
8
室外环境温度传感器故障：
显示E6
12
变频排气温传故障
显示E7
4
IMP模块
显示E8
5
室外机过压欠压
显示E9
6
变频排气温度过高
显示EA
7
出水温度传感器故障
显示Eb
11
定频盘管传感器故障
显示EC
9
辅机通讯故障
显示Ed
13
线控器通讯故障：
显示EE
14
线控器与外板通讯故障：
显示EF
定频系统低压保护
显示F0
16
定频系统高压保护
显示F1
17
变频系统低压保护
显示F2
18
变频系统高压保护
显示F3
19
故障类型
排查路径
解决措施
温度传感器故障
检查插接端口是否松动、脱落；
连线是否完好；
感温元件是否良好，阻值变化正常。
检查氟系统运行情况
检查水路水温是否在正常范围
紧固接插端子
更换线体
更换传感器
排除系统故障
解决水路供水问题
压力开关故障
检查插接端口是否松动、脱落
连线是否完好
压力开关器件是否良好
外接压力表，检查氟系统高低压力情况
（冷媒过多或不足）
紧固接插端子
更换线体
更换压力开关
排除氟系统问题
压机过载故障
检查供电电源电压是否正常
检查压机连线是否有松动
检查冷凝器热交换情况
机器运行环境温度，通风是否良好
解决电源故障
紧固接插端
排除系统问题
保证良好运行环境
通讯故障
检查线控器与水泵箱接线端子排连线
检查室内外通讯连线
更换线控器
更换电脑板
二．LSQWRF65模块故障：
故障保护查看
长按S键进入故障查看，如有保护故障出现，LCD显示警钟、模块代码和各模块的故障保护代号：flow (水流)、1（1#压缩机高压）、2（1#压缩机低压）、3（1#压缩机过载）、4（1#冷凝风机过载）、5（2#压缩机高压）、6（2#压缩机低压）、7（2#压缩机过载）、8（2#冷凝风机过载）；温度传感器故障时LCD显示模块代号、警钟和温度符号，故障传感器的温度显示为空，可参照8.4查看各路温度的状态。
常见故障及维修方法
故障
原因分析
排除方法
手操器不能开启
（1）主电源相序错误
（2）主电源电压不符合要求。
（3）手操器信号线连接不好。
（1）更改主电源相序。
（2）调节主电源电压。
（3）重新连好信号线
开机很长时间机组不启动
（1）温度设置过高
（2）出水温度传感器线接触不好或坏。
（3）手操器设置为风盘连动，实际未采用连动控制。
（4）控制线接触不好。
(5)试运转时间到
（1）调低温度。
（2）压紧传感器连线或更换传感器。
（3）取消手操器上的风盘连动设置。
（4）压紧控制线。
(5)取消试运转时间:同时按M+S,在密码处输入1234,按S确认
吸气压力过高
（1）热负荷过大
（2）膨胀阀开度过大
（1）降低负荷量
（2）更换膨胀阀
吸气压力过低
（1）制冷剂不足
（2）膨胀阀开度小
（3）管路或干燥过滤器阻塞
（4）蒸发器水温过低
（5）蒸发器结垢
（1）检查漏点，加注制冷剂
（2）更换膨胀阀
（3）清洗管路，调换干燥过滤器
（4）调整水量或检查负荷
（5）清洗水垢
压缩机运转时间过长，
或不停机
（1）负荷量过大
（2）温度调节过低
（3）制冷剂过少
（1）检查负荷过大原因，追加容量
（2）重新调整温度设定
（3）添加制冷剂
排气压力过高
（1）管路或干燥过滤器阻塞
（2）制冷剂过多或有不凝性气体
（3）冷凝器脏，散热不好。
（1）清洗管路，调换干燥过滤器
（2）排放多余制冷剂或存在的不凝性气体
（3）清洗冷凝器。
排气压力过低
（1）制冷剂不足
（2）压缩机故障
（1）加注制冷剂
（2）更换压缩机
近期各工贸故障现象及原因分析：
回气压力低、回气管有结霜现象
可能出现的原因：
（1）系统漏氟；检查是否有漏氟点，如无，则检查套管式换热器是否内漏（注：在隔年新开机时出现此情况更应注意）；
解决措施：补漏或更换套管式换热器（及整套系统件）
（2）系统内脏，热力膨胀阀堵塞（现象为热力膨胀阀后结霜）。
解决措施：更换热力膨胀阀及干燥过滤器
（3）系统内有水分（可通过视液镜观察），热力膨胀阀冰堵（现象为热力膨胀阀后结霜）
（4）低压控制回路接线松动
解决措施：控制线路压紧后，故障消失,机组恢复正常运转
解决措施：更换干燥过滤器
机组不启动或主机控制系统突然断电
原因：主电路进电有两项接触不良导致（4根共用一端子），
解决措施：重新压紧连线，开机运行
压缩机运行时产生较大振动，噪声、发热量大，无法正常运行
原因：压缩机回液过多造成液击或系统内脏造成压缩机损坏。
(具体判别方法可参考后附压缩机常见故障分析)
解决措施：更换压缩机
A系统B模块不运行，
原因：失去控制/控制回路
解决措施：重新上电或电脑板刷新
系统显示压缩机/风机过载
原因：控制线松动
解决措施：拧紧控制线。

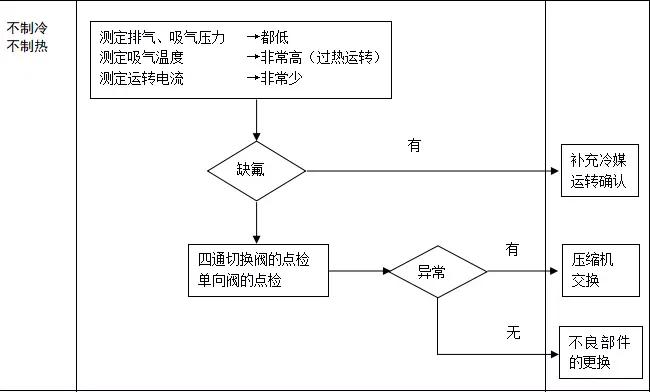

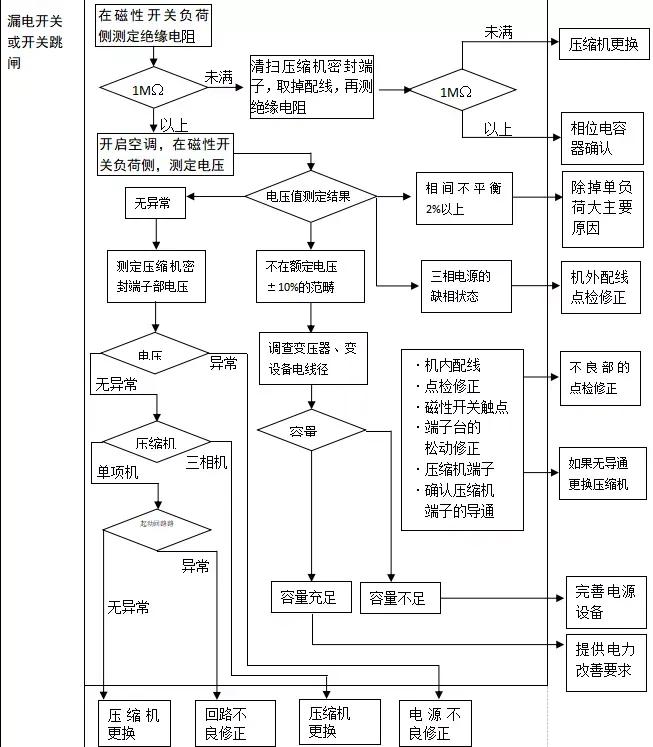

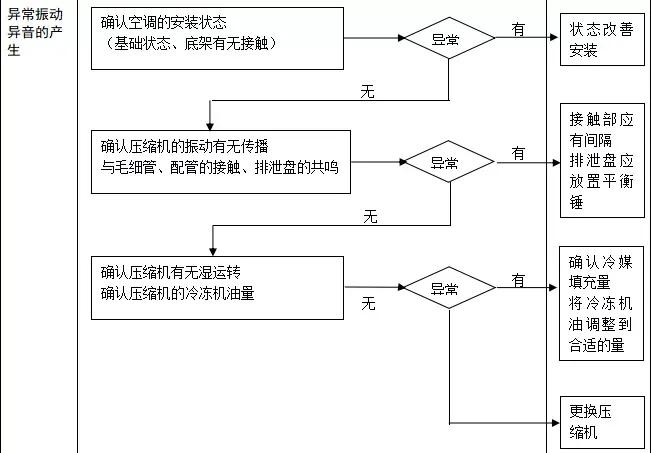

1、故障时的点检方法和处置办法
三．LSQWRF9-29等定频户式水机故障
系统故障保护及代码
控制器自动判断系统在运行中出现的各类故障，并根据这些故障的类型，进行相应地保护处理。故障保护按照故障原因和处理方法分为四类，分别是机组可恢复性保护、系统可恢复性保护、机组严重故障保护和系统严重故障保护。
1 机组可恢复性保护
当机组出现可恢复性保护时，机组采取相应的保护措施。一旦恢复正常，机组将重新恢复正常运行。出现系统可恢复性故障后，线控操作器上闪烁显示故障代码。
表5.3
故障原因
故障代码
进入条件
保护措施
恢复条件
T外管传感器损坏
Pr：02
传感器短路或断路
取消T外管传感器相关保护功能，化霜按时间判断。
维修或更换
制冷防过载保护
Pr：04
T外管①＞【EP02】
压缩机停机，满足退出条件后恢复运行
T外管≤50℃
2 系统可恢复性保护
当空调系统出现可恢复性时，整个系统都采取相应的保护措施。当被保护的故障恢复正常后，系统将恢复正常运行。
表5.2
故障原因
故障代码
进入条件
保护措施
恢复条件
T外环传感器损坏
Po：02
传感器短路或断路
取消外环温相应功能
维修或更换
制冷防冻结保护
Po：03
T出水≤【EP01】
停压缩机制冷
并开电加热
T出水≥【EP01】+3℃
水流不足温差保护
Po：04
制冷时，T回水-T出水≥【EP06】
制热时，T出水-T回水≥【EP06】
停压缩机
制冷时，T回水-T出水<<span="">【EP06】
制热时，T出水-T回水<<span="">【EP06】
冬季防冻保护
P0：05
T回水≤【EP07】+3℃
开循环水泵、辅助电加热和压缩机
T回水≥【EP07】+6℃
3 机组严重保护
机组出现严重故障保护后，在线控操作器上出现故障代码，停相应机组，其它正常机组继续运行。故障机组停机后，不能恢复运行，除非人工操作复位故障状态。
表5.3
故障原因
故障代码
进入条件
保护措施
恢复条件
压缩机
压力过高
Er：04
压缩机高压压力开关持续断开【EC06】秒
压缩机立即停机
高压开关正常后
按复位键复位
压缩机
压力过低
Er：05
压缩机运行【EC05】时间后，低压开关持续断开【EC06】秒
压缩机立即停机
高压开关正常后
按复位键复位
4系统严重故障保护
出现系统严重故障保护后，所有机组停机等待检查。
表5.4
故障原因
故障代码
进入条件
保护措施
恢复条件
通讯故障
Eo：00
通讯不正常
线控器报警
通讯电路正常
水流开关断开
Eo：01
顶部温度保护开关持续断开【EC07】秒
系统关机
按复位键复位
室外风机过载
Eo：02
室外风机过载保护开关断开
系统关机
保护开关正常后按复位键复位
相序、缺相
Eo：03
相序、缺相检测板开关断开
系统关机
保护开关正常后按复位键复位
制冷、制热冷媒不足保护
Eo：05
制冷时：
T出水≥【EP03】
制热时：
T出水≥【EP05】
系统关机
加入冷媒后按复位键复位
冰点开关保护
Eo：06
冰点保护开关断开
系统关机
保护开关正常后按复位键复位
制热超温保护
Eo：07
T出水≥【EP04】
系统关机
出水温度正常后按复位键复位
两机组同时出现严重故障
Eo：08
两机组同时出现严重故障保护
系统关机
按复位键复位
回水温度传感器损坏
Eo：11
传感器短路或断路
系统关机
维修更换传感器后按复位键复位
出水温度传感器损坏
Eo：12
传感器短路或断路
系统关机
维修更换传感器后按复位键复位
四．水环热泵故障
故障显示
序号
故障
故障灯闪烁次数（嵌入机型）
故障代码（暗藏机型）
1
水泵排水故障
10
E10
2
水流故障
9
E9
3
通讯故障
无
E8
4
压力故障
6
E6
5
室内盘管温度
2
E2
6
室内环境温度
1
E1
五．水冷柜机故障
系统故障保护及代码
控制器自动判断系统在运行中出现的各类故障，并根据这些故障的类型，进行相应地保护处理。故障保护按照故障原因和处理方法分为四类，分别是机组可恢复性保护、系统可恢复性保护、机组严重故障保护和系统严重故障保护。
1机组可恢复性保护
当机组出现可恢复性保护时，机组采取相应的保护措施。一旦恢复正常，机组将重新恢复正常运行。出现系统可恢复性故障后，线控操作器上闪烁显示故障代码。
表5.3
故障名称
故障代码
故障原因
保护措施
1#T内管传感器损坏
Pr：01
1#T内管传感器短路或断路
取消相关保护功能
2#T内管传感器损坏
Pr：02
2#T内管传感器短路或断路
取消相关保护功能
3#T内管传感器损坏
Pr：03
3#T内管传感器短路或断路
取消相关保护功能
4#T内管传感器损坏
Pr：04
4#T内管传感器短路或断路
取消相关保护功能
1#机组制冷防霜冻
Pr：05
1#机组制冷时内管结霜
1#压缩机停机自恢复
2#机组制冷防霜冻
Pr：06
2#机组制冷时内管结霜
2#压缩机停机自恢复
3#机组制冷防霜冻
Pr：07
3#机组制冷时内管结霜
3#压缩机停机自恢复
4#机组制冷防霜冻
Pr：08
4#机组制冷时内管结霜
4#压缩机停机自恢复
注：如果【SA01】和【SA02】参数决定某些压缩机不参加运行，则被禁止的压缩机组相对应的故障保护取消，不检测也不产生故障代码。
2机组严重保护
机组出现严重故障保护后，在线控操作器上出现故障代码，停相应机组，其它正常机组继续运行。故障机组停机后，不能恢复运行，除非人工操作复位故障状态。
表5.3
故障名称
故障代码
故障原因
保护措施
1#机组冷媒不足
Er：01
1#压缩机冷媒缺乏
停1#压缩机
2#机组冷媒不足
Er：02
2#压缩机冷媒缺乏
停2#压缩机
3#机组冷媒不足
Er：03
3#压缩机冷媒缺乏
停3#压缩机
4#机组冷媒不足
Er：04
4#压缩机冷媒缺乏
停4#压缩机
1#压缩机高压保护
Er：05
1#压缩机高压开关断开
停1#压缩机
2#压缩机高压保护
Er：06
2#压缩机高压开关断开
停2#压缩机
3#压缩机高压保护
Er：07
3#压缩机高压开关断开
停3#压缩机
4#压缩机高压保护
Er：08
4#压缩机高压开关断开
停4#压缩机
1#压缩机低压保护
Er：15
1#压缩机低压开关断开
停1#压缩机
2#压缩机低压保护
Er：16
2#压缩机低压开关断开
停2#压缩机
3#压缩机低压保护
Er：17
3#压缩机低压开关断开
停3#压缩机
4#压缩机低压保护
Er：18
4#压缩机低压开关断开
停4#压缩机
3 系统严重故障保护
出现系统严重故障保护后，所有机组停机等待检查。
表5.4
故障原因
故障代码
故障原因
保护措施
水流开关断开
Eo：01
制冷时水流保护开关断开
系统关机
T回风传感器损坏
Eo：02
T回风传感器短路或断路
系统关机
相序、缺相保护
Eo：03
相序、缺相检测板开关断开
系统关机
制热超温保护
Eo：05
温度保险管断开
系统关机
盘管传感器全损坏
Eo：06
所有内盘管传感器损坏
系统关机
4 通讯故障
出现系统严重故障保护后，所有机组停机等待检查。
表5.4
故障原因
故障代码
进入条件
保护措施
恢复条件
通讯故障
Eo：00
通讯不正常
线控器报警
通讯电路正常
