1202年了，实习生小杨还在用dli快捷命令标注图形
废时间不说，还容易画错
小思这里有让你事半功倍的办法，教你快速一键标注
今天我们就来讲讲
CAD如何快速一键标注
首先打开赫思CAD，在右侧的功能导图这里，有一键标注功能
在右侧的功能导图这里，有一键标注功能
因为“一键标注”功能需要在完全密闭的空间内才可以正常应用
所以我们先把需要标注的图形封闭起来
把需要标注的图形封闭起来
然后直接点击右边的“一键标注”功能
2、cad一键标注图解，10年工作经验的CAD大师教你如何快速标注
这里总结了一下关于标注的问题，也是这段时间天天会被问到的问题：
1.室内设计中标注一般怎么设置？
文字高度到底是怎么算的字体大小的？
3.标注做到模型空间还是做到布局空间？
4.标注做到布局空间怎么调整比例？
我裂开来
有类似烦恼的伙伴们可以跟我们反映一下哦，出个问题集锦，节省大家自己时间。
直接进入正题懒得跟大家逼逼赖赖

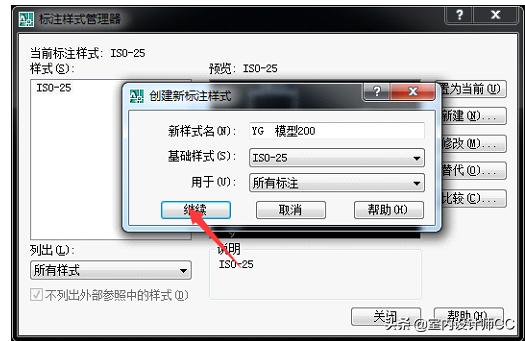

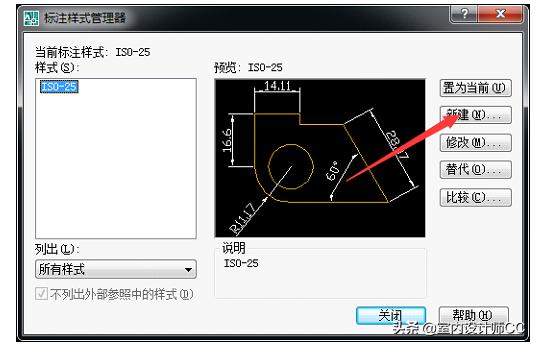

对了快捷键D是标注设置（卑微）
1.室内设计中标注一般怎么设置？

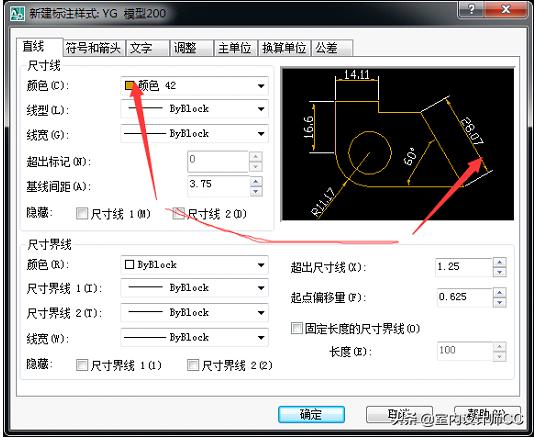

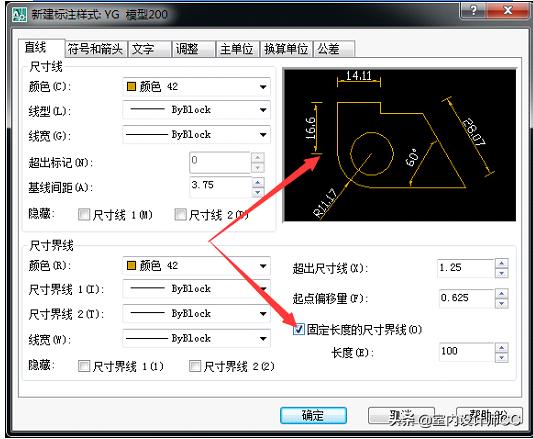

这里的颜色指的则是右边这个预览图的这条线，一般来说不建议用太亮的颜色。

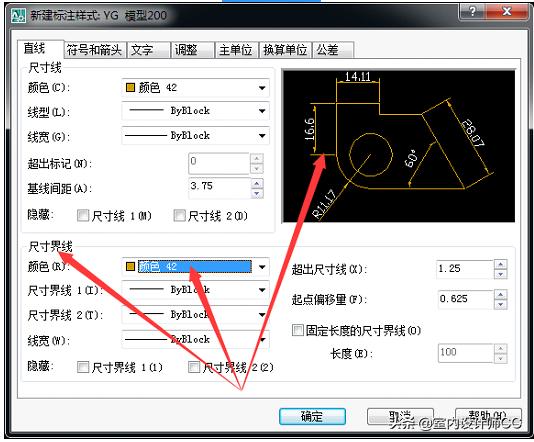

这个就是尺寸界线，尺寸界线的颜色和尺寸线一样即可。
这个就是固定尺寸界线的长度，可以与上图进行对比。

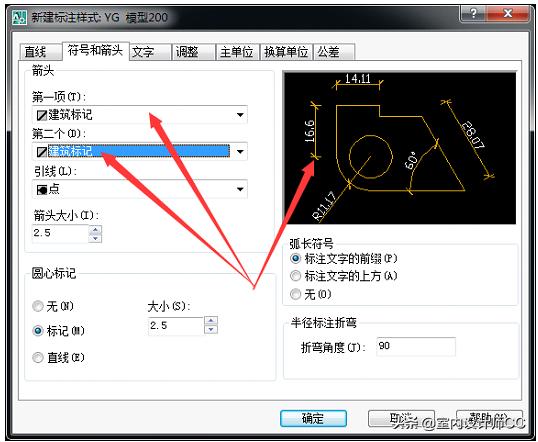

再到符号和箭头把第一项和第二项调整到建筑标记（室内设计建筑设计通用）
引线我们调整到点或者实心闭合箭头（这里为点，右上角看不出来）
箭头大小我们之后再讲

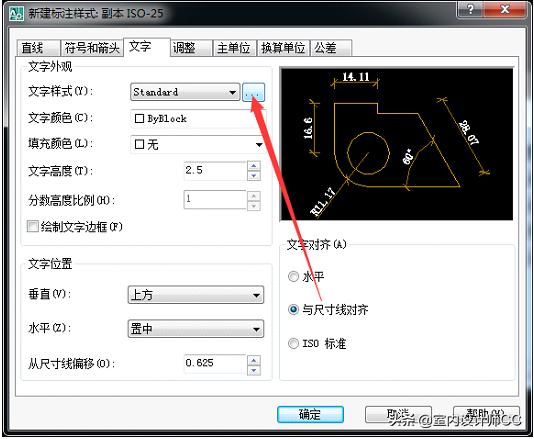

再换到文字调整文字样式，任何文字样式我们都用CAD自带的样式，方便别人阅览

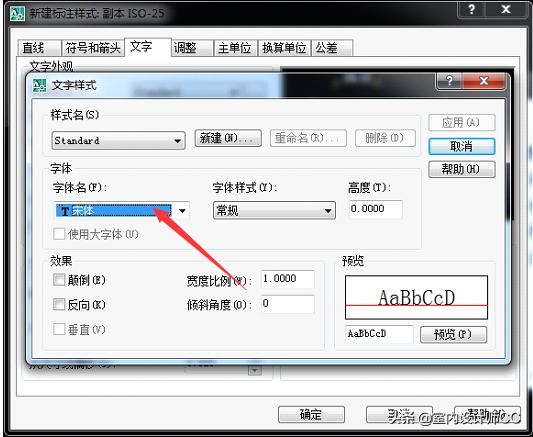

把字体改一下（CAD自带就行）

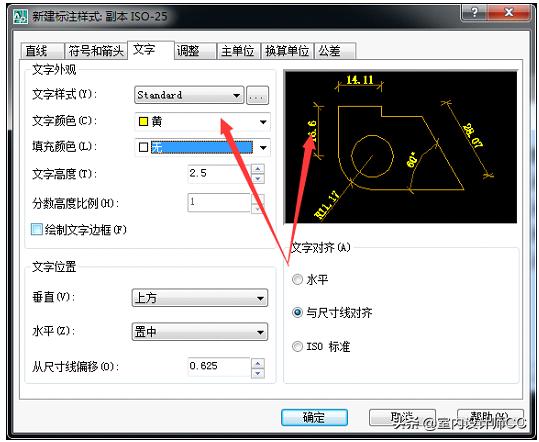

文字颜色对应的即是数字颜色，填充颜色我们改为无。

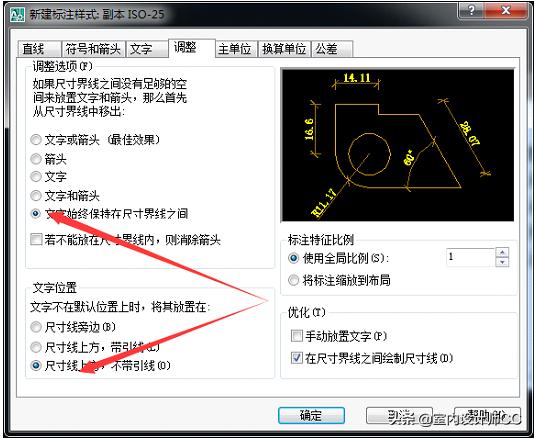

换到调整截面，这样选择，其他的不动即可。

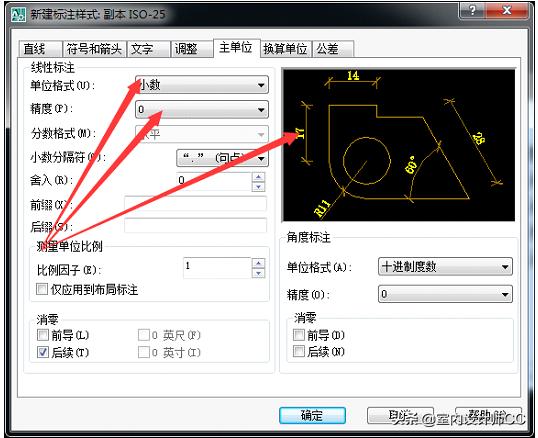

把单位格式调整到小数，精度调整为0，这时候我们能看到右边的预览图没有小数啦。

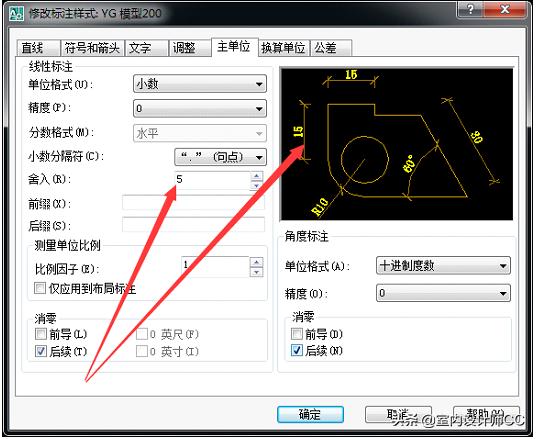

再把舍入值改为5，我们标注的尺寸会自动舍入到5或者10。
就不会有1234.6789这些数字了，标注多了看的就很麻烦。
第一个问题到这里，后又文字高度和符号箭头高度的问题往下看。
2.文字高度到底设置多少比较合适？

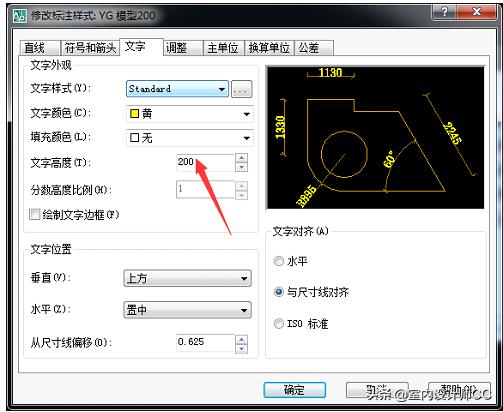

这里我随便设置一个文字高度

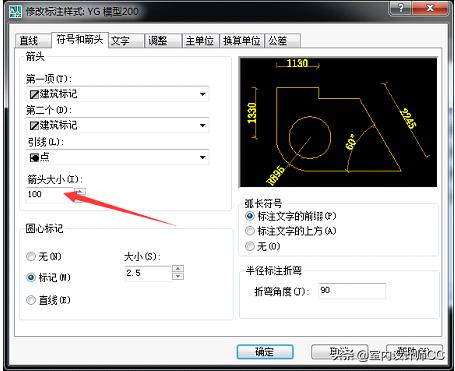

箭头大小为文字高度一半即可，特殊情况可以调整

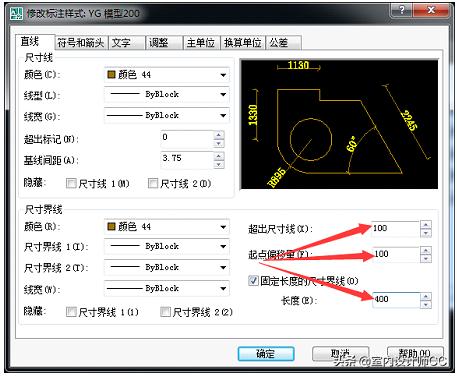

超出尺寸界线与起点偏移量调整到文字高度一半，固定尺寸界线长度问文字高度2倍

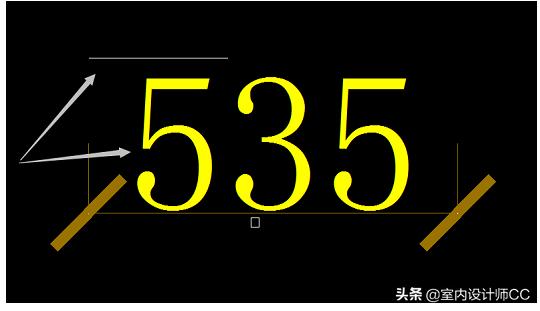

那么我们来看下在模型空间绘制一条200长的线条和文字高度200的联系
这样就能够发现这一个数字的宽度刚好一条200模型线条的宽度
所以是啥结论我就不说了大家都是聪明人，今天就分享到这里了
