一、电动三通调节阀工作原理是什么？
以空调系统的新风机组冬、夏季温度控制为例
由温度传感器、比例积分温度控制器和电动三通阀组成送风温度控制系统，安装在送风管道，把检测到的温度信号传送至比例积分温度控制器，由比例积分温度控制器将风管式温度传感器的检测值与设定值不断比较，同时不断地输出信号，控制电动调节阀的开度连接可调，最终使风管式温度传感器测量的环境温度保持在设定的温度范围内。
空气压差开关是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。
当压力差超过空气压差开关的设定值时，微动开关运作，发出报警信号。
当盘管后的温度低于某限值时，低温保护开关切断送风机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。
二、电动三通调节阀概述：

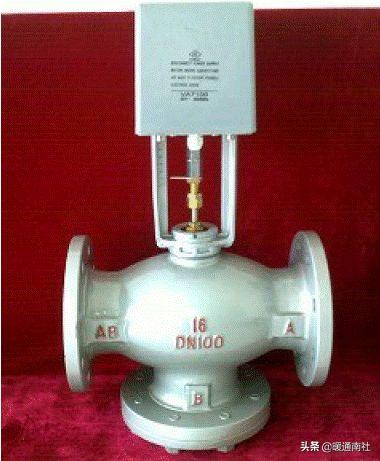

鑫科阀门电动三通调节阀采用双阀芯上下导向结构，配PS、DKZ或3810系列直行程电动执行机构。电动三通调节阀阀体为四通结构，即一进二出（分流型），二进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，满足不同工况的使用要求。电动三通调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维护方便等优点。可用于各种不同的工作条件，特别适用于石油工业热交换的温度控制系统和其它各行各业的自动化控制。
三、电动三通调节阀主要技术参数：
注：
1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
四、电动三通调节阀主要零件材料：
五、电动三通调节阀 执行机构主要技术参数：
六、电动三通调节阀 性能指标：
七、电动三通调节阀 结构图：
2、电动三通阀动画演示，电动三通阀的细部做法
(一)阀体安装
1、【质量通病】
介质流向与阀体安装方向不对；阀体安装前未检查（主要检查阀体损伤、砂眼）；法兰螺栓紧固时不按照要求紧固。
2、【标准做法】
2.1根据工艺要求,需有关部门检验的，经检验合格之后再进行安装。
2.2首先确定管道介质流向和阀体方向，安装时保证介质方向同阀体上的箭头方向一致。
2.3 安装时电动三通阀上方应至少有30cm空间，且与周围管道、设备留有足够的维修、操作空间，方便阀门的拆除及维修。
2.4法兰面与管道轴线的垂直度、阀体与管道的平行度必须保证。
2.5 法兰紧固时使用力矩扳手，先按照要求定位，紧固时依次对角紧固螺栓，具体力矩按规范及相关要求来定。

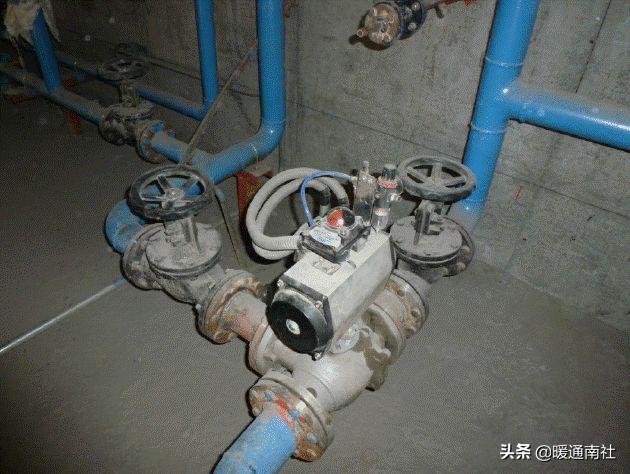

3、【样板实例】
（二）电动三通阀联轴器
1、【质量通病】
驱动器与阀体连接不牢固，同轴度偏差大，容易导致阀体损坏、控制不精确，严重影响正常生产。
2、【标准做法】
2.1将驱动器轴与阀体轴对正后，用活动连接件紧固，用手动开关阀门，观察联轴器是否松动。如果松动，继续紧固，反复试验，直至无松动现象。
2.2保证阀门动作灵活，特别是联轴器的同轴度，需反复检查。
3、【样板实例】
（三）三通阀接线
1、【质量通病】
端子接线松动，导致阀门不动作，无法正常生产。
2、【标准做法】
2.1紧固接线用力要适中，防止用力过大导致螺丝滑扣。
2.2导线线头必须采用线鼻子，并压实防止松动，导致接触不良。
2.3易接触不良的接线端子，要反复检查，防止松动。
2.4接线完毕后，用手轻拽，检查是否接实，然后再次将所有端子紧固一遍。

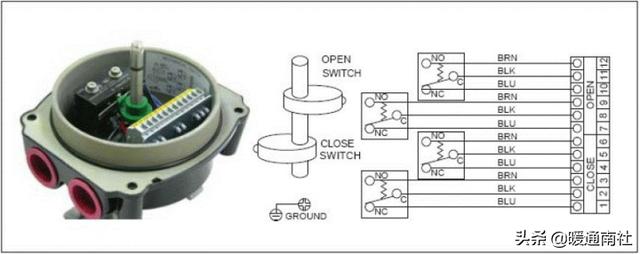

3、【做法详图】

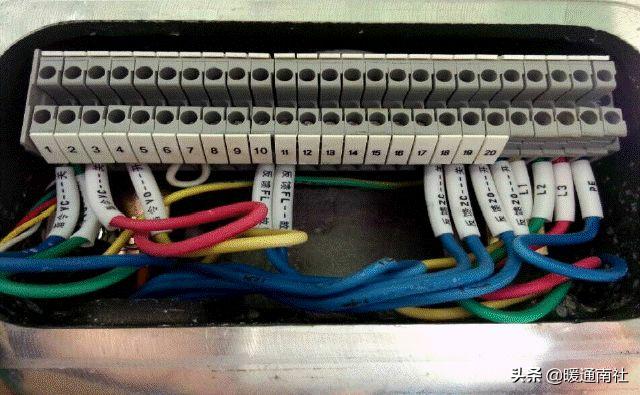

4、【样板实例】
(四)驱动器调试
1、【质量通病】
电动三通阀上电前，阀门未开到一定状态，上电后阀门动作方向与指令方向不符时，将导致阀门不动作或阀门损坏。
2、【标准做法】
2.1将电动三通阀手动开到30%左右位置；
2.2阀门上电，点动控制阀门开关，确认阀门动作方向与指令方向是否一致，当不一致时，通过调整电机正反转或更换开关指令解决。
2.3阀门开关方向调整完毕后，将阀门分别全开、全关，确定开关限位。
2.4整体调试，至少应观察三个完整运行行程。
来源：互联网。
