RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头，俗称“水晶头”，专业术语为RJ-45连接器（RJ-45是一种网络接口规范，类似的还有RJ-11接口，就是我们平常所用的“电话接口”，用来连接电话线）。之所把它称之为“水晶头”，是因为它的外表晶莹透亮的原因。双绞线的两端必须都安装这种RJ-45插头，以便插在网卡（NIC）、集线器（Hub）或交换机（Switch）的RJ-45接口上，进行网络通讯。
RJ11接口和RJ45接口很类似，但只有4根针脚（RJ45为8根）。在计算机系统中，RJ11主要用来联接modem调试解调器。日常应用中，RJ-11常见于电话线..网线接口
制作工具:
驳线钳：用于接驳水晶头（必备）
关于水晶头的做法，因为双绞线的色标和排列方法是有统一的国际标准严格规定的，所以在做的时候只要记住标准就好，现在常用的是TIA/EIA568B。
水晶头的做法标准：
568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
做法一般性的原则：
同类（连接线的两端是同一种设备）交叉（做交叉线）异类（连接线的两端是不同的设备）平行（作平行线）
注意：做水晶头时，使水晶头的弹片朝外，入线口朝下，从左到右，遵循上面的线序，充分插入线（以在水晶头的顶部看到双绞线的铜心为标准），然后用网线钳夹一下，就可以了。
以太网双绞连接线有两种：一种是广泛使用的直连接线，另一种是特殊情况下使用的交叉线，如果是pc连接交换机或其他网络接口等，或是其它连接的双方地位不对等的情况下都使用直连接线，而如果连接的两台设备是对等的，例如都是两台pc机，笔记本等，就要使用交叉线了，两者的差别是线序不一致，接口是一样的。
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行线的做法是：两头采用同样的标准（同为568A标准或568B标准）
2、网线4芯水晶头接法图解，四芯网线水晶头接法图解

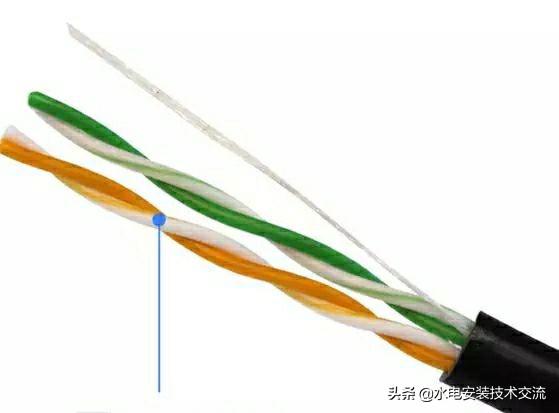

四芯的网线，颜色分为 白橙、橙，白绿，绿

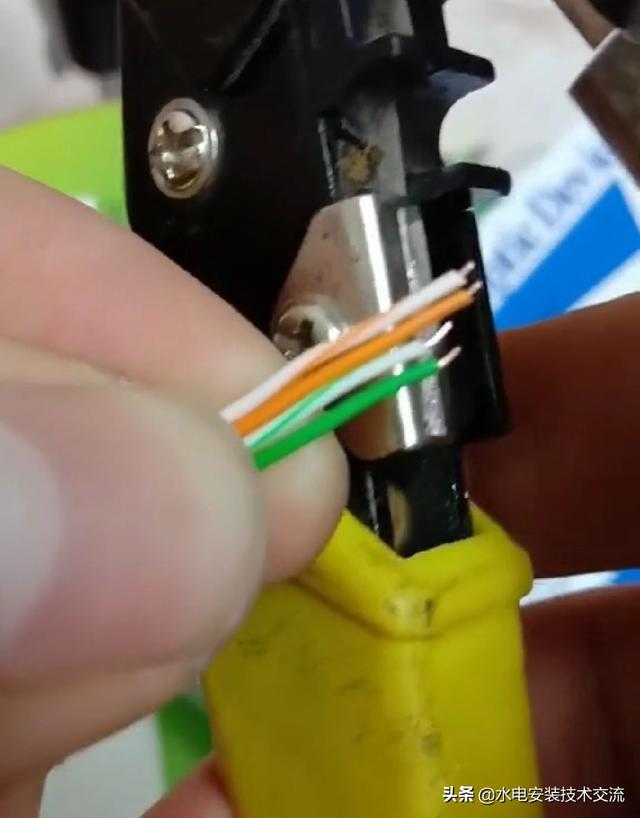

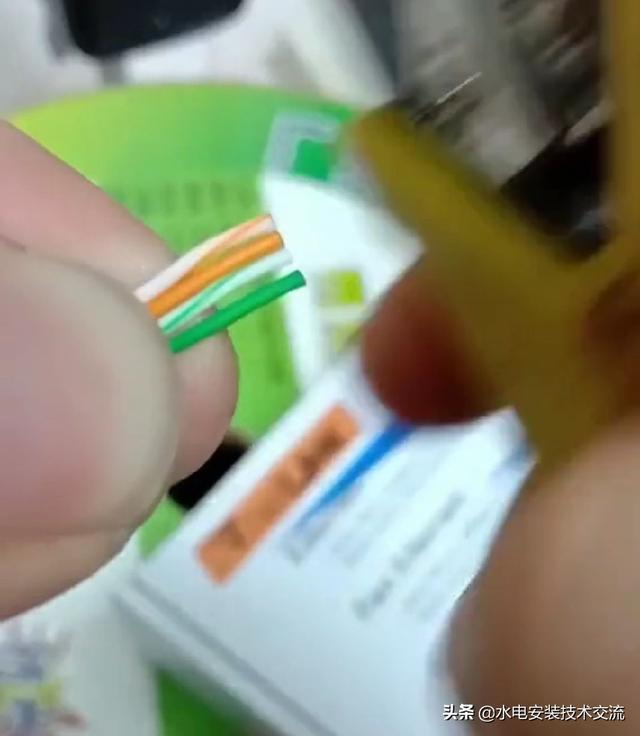

我们先用网线钳，把线剪平

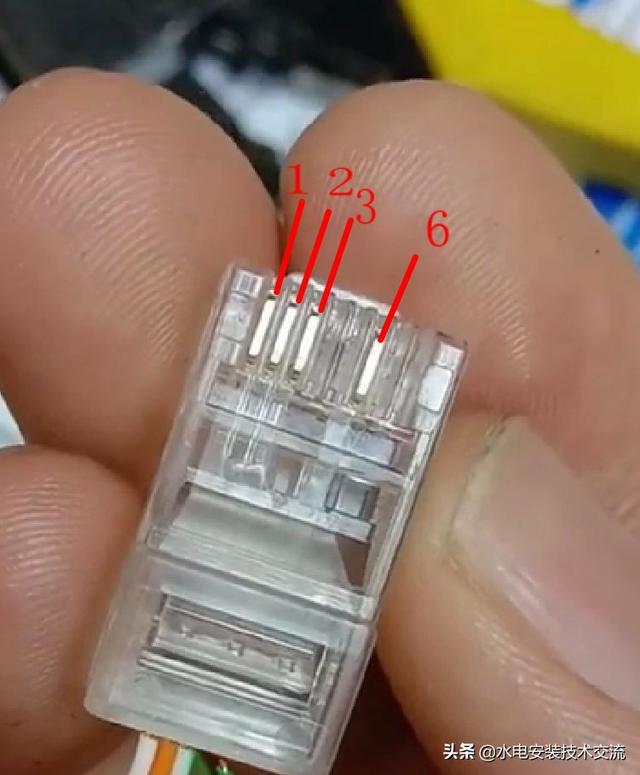

4芯水晶头上有4个触点分别是从左到右1，2，3，6

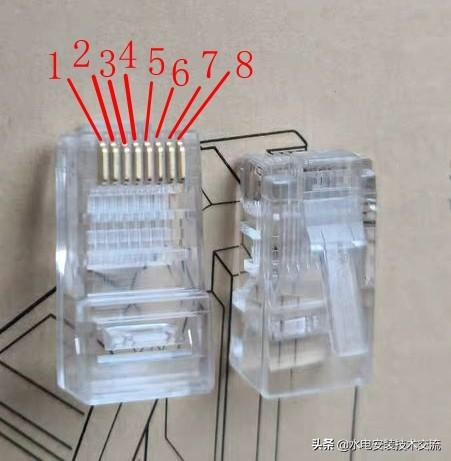

如果你用的是8芯水晶头也是接1，2，3，6

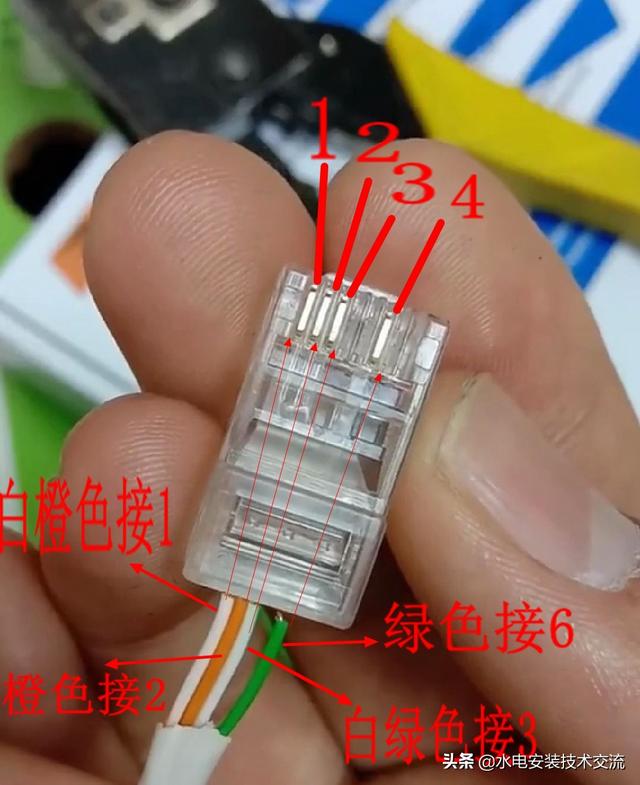

按顺序分别将 白橙、橙，白绿，绿，插入水晶头的1，2，3，6
使劲把线芯插入顶部不要虚接了

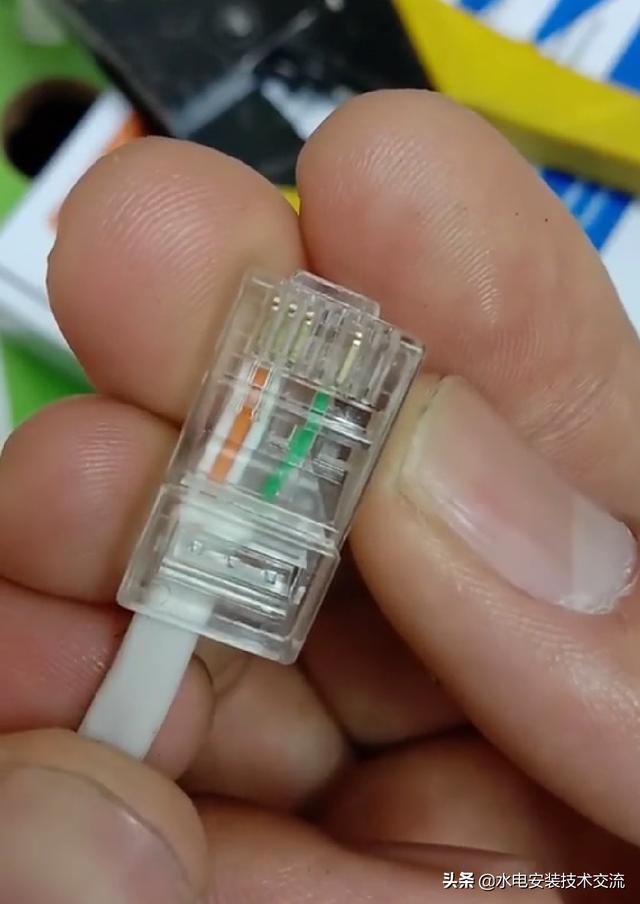

最后一步，用网线钳压紧就完成了
