其次要了解工艺，数控机床虽然自动化程度较高，但适应性差,加工过程中出现的问题不能象普通机床那样较自由地进行人为调整，所以在数控加工的工艺设计中必须注意加工过程中的每一个细节。周密考虑，力求准确无误。而实际工作中,由于一个很小的疏忽差错而酿成重大机床事故和质量事故的例子也屡见不鲜然后是操作。
最后才是学习编程。前面的知识都能熟练深入的了解后，学编程就是一件得心应手的事了，一定要让经验丰富的老师教你编程，编程其实就是经验的传授，有丰富工作经验的老师，会让你少走很多弯路，条条道路通罗马的道理，编程的方式也有很多种，哪种才是用时最短，效果最好的，就需要通过大量的实践才能得出。
让你终身受益的几个CNC编程小技巧
如何对加工工序进行划分？数控加工工序的划分一般可按下列方法进行：
a、刀具集中分序法 就是按所用刀具划分工序，用同一把刀具加工完零件上所有可以完成的部位。在用第二把刀、第三把完成它们可以完成的其它部位。这样可减少换刀次数,压缩空程时间，减少不必要的定位误差。
b、以加工部位分序法 对于加工内容很多的零件，可按其结构特点将加工部分分成几个部分，如内形、外形、曲面或平面等。一般先加工平面、定位面，后加工孔；先加工简单的几何形状，再加工复杂的几何形状；先加工精度较低的部位，再加工精度要求较高的部位。
c、以粗、精加工分序法 对于易发生加工变形的零件，由于粗加工后可能发生的变形而需要进行校形，故一般来说凡要进行粗、精加工的都要将工序分开。综上所述，在划分工序时，一定要视零件的结构与工艺性，机床的功能，零件数控加工内容的多少，安装次数及本单位生产组织状况灵活掌握。另建议采用工序集中的原则还是采用工序分散的原则，要根据实际情况来确定。
工件装夹方式应注意那几方面？在确定定位基准与夹紧方案时应注意下列三点：
1、力求设计、工艺、与编程计算的基准统一。
2、尽量减少装夹次数，尽可能做到在一次定位后就能加工出全部待加工表面。
3、避免采用占机人工调整方案。
4、夹具要开畅，其定位、夹紧机构不能影响加工中的走刀（如产生碰 撞），碰到此类情况时，可采用用虎钳或加底板抽螺丝的方式装夹。
如何确定对刀点比较合理？
1、对刀点可以设在被加工零件的上，但注意对刀点必须是基准位或已精加工过的部位，有时在第一道工序后对刀点被加工毁坏，会导致第二道工序和之后的对刀点无从查找，因此在第一道工序对刀时注意要在与定位基准有相对固定尺寸关系的地方设立一个相对对刀位置，这样可以根据它们之间的相对位置关系找回原对刀点。这个相对对对刀位置通常设在机床工作台或夹具上。其选择原则如下：
1）、找正容易。
2）、编程方便。
3）、对刀误差小。
4）、加工时检查方便。
2、工件坐标系的原点位置是由操作者自己设定的，它在工件装夹完毕后，通过对刀确定，它反映的是工件与机床零点之间的距离位置关系。工件坐标系一旦固定，一般不作改变。工件坐标系与编程坐标系两者必须统一，即在加工时，工件坐标系和编程坐标系是一致的。
如何选择走刀路线？
走刀路线是指数控加工过程中刀具相对于被加工件的运动轨迹和方向。加工路线的合理选择是非常重要的，因为它与零件的加工精度和表面质量密却相关。在确定走刀路线是主要考虑下列几点:
1、保证零件的加工精度要求。
2、方便数值计算，减少编程工作量。
3、寻求最短加工路线，减少空刀时间以提高加工效率。
4、尽量减少程序段数。
5、保证工件轮廓表面加工后的粗糙度的要求，最终轮廓应安排最后一走刀连续加工出来。
6、刀具的进退刀（切入与切出）路线也要认真考虑，以尽量减少在轮廓处停刀（切削力突然变化造成弹性变形）而留下刀痕，也要避免在轮廓面上垂直下刀而划伤工件。
2、数控加工中心编程，数控加工中心编程入门零基础教程
一、编程入门
概念一、指令分组：将功能类似的指令分成一组，同一组的G代码不能同时出现在同一行程序段里。
概念二、程序段程序段是程序的基本组成部分，程序段由不同的指令组合而成。以下是我们学校在授课过程中必须要讲的指令，了解编程的基本方法后，掌握这些指令你就能进行编程了。
概念三、常用指令类型指令的格式为英文字母 数字构成。
如G54 G_ X_Y_Z_ F_ S_ T_ M_
G_ G代码
X_Y_Z_ 机床的直线轴
F_ 进给速度
S_ 主转转速
T_ 刀具指令
M_ 辅助功能
最常用的M代码
M3 主转正转
M4 主转反转
M5主转停转
如：M3 S600 主轴正转，转速600 r/min
M06 换刀指令
如T1 M06 就是换一号刀
以下重点讲G代码01组G代码用于控制刀具的运动。
G00 快速点定位G00 X_Y_Z_ ；
刀具以快速度移动至以绝对值指令(G90)或增量值指令(G91)所指定的工件坐标系中的位置，移动速度由机床参数所指定 。
G01 直线插补G01 X_Y_Z_ F_
G02 顺时针圆弧插补指令格式：G02 X_ Y_ Z_ R_ F_ / G03 X_ Y_ Z_ I_ J_ K_ F
G03 逆时针圆弧插补指令格式：G03 X_ Y_ Z_ R_ F_ / G03 X_ Y_ Z_ I_ J_ K_ F_
X_ Y_ Z_ 圆弧的终点坐标
R_ 圆弧的半径
I_ 圆弧的终点相对于刀具所在位置
X向的位置
J_ 圆弧的终点相对于刀具所在位置
Y向的位置
K_ 圆弧的终点相对于刀具所在位置
Z向的位置
F_ 进行速度
F的定义方式有两种：G94每分钟进给（刀具每分钟移动速度mm/min）/ G95 每转进给（主轴每旋转一转刀具移动的距离mm/r）
G代码刀具的长度补偿G43 长度补偿指令
如G43H01 在换刀点刀尖到工件Z向零点的距离为“H01”，什么是“H01”？
H01就是偏置值，也就是我将刀尖到工件Z向零面的距离写在偏置表里的H01处。
G54 号工件坐标系，我们将工件零点的位置，写到坐标系列表中。
G54只是列表中最常用的位置。其他的还有G55 G56 G57 G58 G59 等等，他们的意义和G54相同。
打孔、镗孔、铰孔时用的G代码。
G81 格式为 G81 X_ Y_ Z_ R_ F_；
X_Y_ 孔位坐标(也就是孔的位置)
Z_ 孔的深度
R_ 安全高底，也就是高具移动到什么位置时开始进给运动？
F_ 进给速度。
G80 固定循环结束
代码还有很多，G81 G83 G84 G85 G86 G87 G73 G74 G76等等。每个一指令的动作都不太一样，但掌握一个了，其它的看一下说明也就明白了。就是G84 和G76 稍有点复杂，有明白的地方可以提问，有时间帮你们在线答疑。
二、坐标系建立基础概念
1．刀位点
刀位点是刀具上的一个基准点，刀位点相对运动的轨迹即加工路线，也称编程轨迹。在学习UG编程的朋友可以入群学习
2．对刀和对刀点
对刀是指操作员在启动数控程序之前，通过一定的测量手段，使刀位点与对刀点重合。可以用对刀仪对刀，其操作比较简单，测量数据也比较准确。还可以在数控机床上定位好夹具和安装好零件之后，使用量块、塞尺、千分表等，利用数控机床上的坐标对刀。对于操作者来说，确定对刀点将是非常重要的，会直接影响零件的加工精度和程序控制的准确性。在批生产过程中，更要考虑到对刀点的重复精度，操作者有必要加深对数控设备的了解，掌握更多的对刀技巧。
（1）对刀点的选择原则
在机床上容易找正，在加工中便于检查，编程时便于计算，而且对刀误差小。对刀点可以选择零件上的某个点（如零件的定位孔中心），也可以选择零件外的某一点（如夹具或机床上的某一点），但必须与零件的定位基准有一定的坐标关系。提高对刀的准确性和精度，即便零件要求精度不高或者程序要求不严格，所选对刀部位的加工精度也应高于其他位置的加工精度。择接触面大、容易监测、加工过程稳定的部位作为对刀点。
对刀点尽可能与设计基准或工艺基准统一，避免由于尺寸换算导致对刀精度甚至加工精度降低，增加数控程序或零件数控加工的难度。为了提高零件的加工精度，对刀点应尽量选在零件的设计基准或工艺基准上。例如以孔定位的零件，以孔的中心作为对刀点较为适宜。对刀点的精度既取决于数控设备的精度，也取决于零件加工的要求，人工检查对刀精度以提高零件数控加工的质量。尤其在批生产中要考虑到对刀点的重复精度，该精度可用对刀点相对机床原点的坐标值来进行校核。
（2）对刀点的选择方法
对于数控车床或车铣加工中心类数控设备，由于中心位置（X0，Y0，A0）已有数控设备确定，确定轴向位置即可确定整个加工坐标系。因此，只需要确定轴向（Z0或相对位置）的某个端面作为对刀点即可。
对于三坐标数控铣床或三坐标加工中心，相对数控车床或车铣加工中心复杂很多，根据数控程序的要求，不仅需要确定坐标系的原点位置（X0，Y0，Z0），而且要同加工坐标系G54、G55、G56、G57等的确定有关，有时也取决于操作者的习惯。对刀点可以设在被加工零件上，也可以设在夹具上，但是必须与零件的定位基准有一定的坐标关系，Z方向可以简单的通过确定一个容易检测的平面确定，而X、Y方向确定需要根据具体零件选择与定位基准有关的平面、圆。
对于四轴或五轴数控设备，增加了第4、第5个旋转轴，同三坐标数控设备选择对刀点类似，由于设备更加复杂，同时数控系统智能化，提供了更多的对刀方法，需要根据具体数控设备和具体加工零件确定。对刀点相对机床坐标系的坐标关系可以简单地设定为互相关联，如对刀点的坐标为（X0，Y0，Z0），同加工坐标系的关系可以定义为（X0 Xr，Y0 Yr，Z0 Zr），加工坐标系G54、G55、G56、G57等，只要通过控制面板或其他方式输入即可。这种方法非常灵活，技巧性很强，为后续数控加工带来很大方便。
3．零点漂移现象
零点漂移现象是受数控设备周围环境影响因素引起的，在同样的切削条件下，对同一台设备来说、使用相同一个夹具、数控程序、刀具，加工相同的零件，发生的一种加工尺寸不一致或精度降低的现象。零点漂移现象主要表现在数控加工过程的一种精度降低现象或者可以理解为数控加工时的精度不一致现象。零点漂移现象在数控加工过程中是不可避免的，对于数控设备是普遍存在的，一般受数控设备周围环境因素的影响较大，严重时会影响数控设备的正常工作。影响零点漂移的原因很多，主要有温度、冷却液、刀具磨损、主轴转速和进给速度变化大等。
4．刀具补偿
经过一定时间的数控加工后，刀具的磨损是不可避免的，其主要表现在刀具长度和刀具半径的变化上，因此，刀具磨损补偿也主要是指刀具长度补偿和刀具半径补偿。
5．刀具半径补偿
在零件轮廓加工中，由于刀具总有一定的半径如铣刀半径，刀具中心的运动轨迹并不等于所需加工零件的实际轨迹，而是需要偏置一个刀具半径值，这种偏移习惯上成为刀具半径补偿。因此，进行零件轮廓数控加工时必须考虑刀具的半径值。需要指出的是，UG/CAM数控程序是以理想的加工状态和准确的刀具半径进行编程的，刀具运动轨迹为刀心运动轨迹，没有考虑数控设备的状态和刀具的磨损程度对零件数控加工的影响。因此，无论对于轮廓编程，还是刀心编程，UG/CAM数控程序的实现必须考虑刀具半径磨损带来的影响，合理使用刀具半径补偿。
6．刀具长度补偿
在数控铣、镗床上，当刀具磨损或更换刀具时，使刀具刀尖位置不在原始加工的编程位置时，必须通过延长或缩短刀具长度方向一个偏置值的方法来补偿其尺寸的变化，以保证加工深度或加工表面位置仍然达到原设计要求尺寸。
7．机床坐标系
数控机床的坐标轴命名规定为机床的直线运动采用笛卡儿坐标系，其坐标命名为X、Y、Z，通称为基本坐标系。以X、Y、Z坐标轴或以与X、Y、Z坐标轴平行的坐标轴线为中心旋转的运动，分别称为A轴、B轴、C轴，A、B、C的正方向按右手螺旋定律确定。
Z轴：通常把传递切削力的主轴规定为Z坐标轴。对于刀具旋转的机床，如镗床、铣床、钻床等，刀具旋转的轴称为Z轴。X轴：X轴通常平行与工件装夹面并与Z轴垂直。对于刀具旋转的机床，例如卧式铣床、卧式镗床，从刀具主轴向工件方向看，右手方向为X轴的正方向，当Z轴为垂直时，对于单立柱机床如立式铣床，则沿刀具主轴向立方向看，右手方向为X轴的正方向。Y轴：Y轴垂直于X轴和Z轴，其方向可根据已确定的X轴和Z轴，按右手直角笛卡儿坐标系确定。

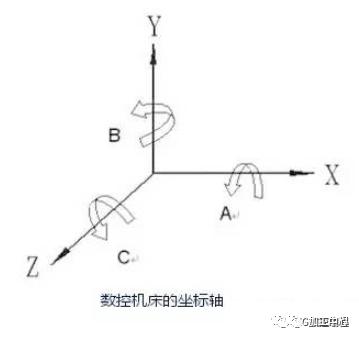

旋转轴的定义也按照右手定则，绕X轴旋转为A轴，绕Y轴旋转为B轴，绕Z轴旋转为C轴。数控机床的坐标轴如下图所示。
机床原点就是机床坐标系的坐标原点。机床上有一些固定的基准线，如主轴中心线；也有一些固定的基准面，如工作台面、主轴端面、工作台侧面等。当机床的坐标轴手动返回各自的原点以后，用各坐标轴部件上的基准线和基准面之间的距离便可确定机床原点的位置，该点在数控机床的使用说明书上均有说明。
8．零件加工坐标系和坐标原点
工件坐标系又称编程坐标系，是由编程员在编制零件加工程序时，以工件上某一固定点为原点建立的坐标系。零件坐标系的原点称为零件零点（零件原点或程序零点），而编程时的刀具轨迹坐标是按零件轮廓在零件坐标系的坐标确定的。加工坐标系的原点在机床坐标系中称为调整点。
在加工时，零件随夹具安装在机床上，零件的装夹位置相对于机床是固定的，所以零件坐标系在机床坐标系中的位置也就确定了。这时测量的零件原点与机床原点之间的距离称作零件零点偏置，该偏置需要预先存储到数控系统中。
在加工时，零件原点偏置便能自动加到零件坐标系上，使数控系统可按机床坐标系确定加工时的绝对坐标值。因此，编程员可以不考虑零件在机床上的实际安装位置和安装精度，而利用数控系统的偏置功能，通过零件原点偏置值，补偿零件在机床上的位置误差，现在的数控机床都有这种功能，使用起来很方便。零件坐标系的位置以机床坐标系为参考点，在一个数控机床上可以设定多个零件坐标系，分别存储在G54/G59等中，零件零点一般设在零件的设计基准、工艺基准处，便于计算尺寸。一般数控设备可以预先设定多个工作坐标系（G54～G59），这些坐标系存储在机床存储器内，工作坐标系都是以机床原点为参考点，分别以各自与机床原点的偏移量表示，需要提前输入机床数控系统，或者说是在加工前设定好的坐标系。
加工坐标系（MCS）是零件加工的所有刀具轨迹输出点的定位基准。加工坐标系用OM-XM-YM-ZM表示。有了加工坐标系，在编程时，无需考虑工件在机床上的安装位置，只要根据工件的特点及尺寸来编程即可。加工坐标系的原点即为工件加工零点。工件加工零点的位置是任意的，是由编程人员在编制数控加工程序时根据零件的特点选定。
工件零点可以设置在加工工件上，也可以设置在夹具上或机床上。为了提高零件的加工精度，工件零点尽量选在精度较高的加工表面上；为方便数据处理和简化程序编制，工件零点应尽量设置在零件的设计基准或工艺基准上，对于对称零件，最好将工件零点设在对称中心上，容易找准，检查也方便。
9．装夹原点
装夹原点常见于带回转（或摆动）工作台的数控机床和加工中心，比如回转中心，与机床参考点的偏移量可通过测量存入数控系统的原点偏置寄存器中，供数控系统原点偏移计算用。
